行星減速機

RAM-F轉向型法蘭輸出軸

RAM-F轉向型法蘭輸出軸

詳細說明

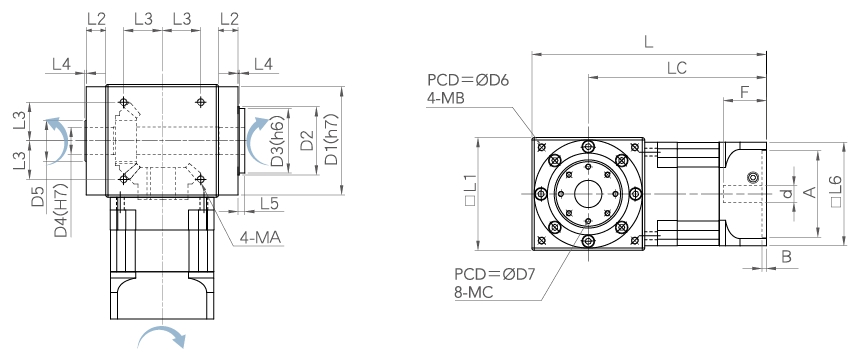

尺寸表 / Dimension

單位(mm)

規  格

Dimension

L1

L2

L3

MA

L4

L5

L6

LC

L

D1

D2

D3

D4

D5

D6

MB

※D7

※MC

d

△ A

B

△ F

配 伺 服 馬 達

With  servo motor

PDF

圖檔

DWG

圖檔

3D

圖檔

RAM060F

L1

83

17

28.284

M5xP0.8x10

1.5

7.5

60

146.2

187.7

79

45

44

15

25

100

M5xP0.8x10

35

8-M5xP0.8x12

≤14

30~50

6

≤35

14-50-70-M5







L2

168.2

209.7

14-50-70-M5







RAM090-F

L1

114

21.5

33.587

M6xP1.0x12

1.5

7.5

94

187

244

109

60

59

20

35

130

M6xP1.0x12

50

8-M5xP0.8x15

≤24

50~80

6

≤47.5

19-70-90-M6







L2

215.5

272.5

19-70-90-M6







RAM120-F

L1

124

21.5

38.89

M8xP1.25x14

1.5

7.5

114

196.8

258.8

119

75

71

30

45

145

M8xP1.25x14

60

8-M6xP1.0x15

≤28

50~110

5

≤47.5

19-70-90-M6







22-110-145-M8







L2

224.8

286.8

19-70-90-M6







22-110-145-M8







RAM150-F

L1

154

19

45.962

M10xP1.5x22

1.5

7.5

142

282

359

149

80

79

35

55

190

M10xP1.5x22

68

12-M6xP1.0x15

≤42

95~130

10

≤66.5

22-110-145-M8







42-114.3-200-M12







L2

334

411

22-110-145-M8







42-114.3-200-M12







RAM180-F

L1

183

20

56.569

M12xP1.75x22

1.5

7.5

180

327

418.5

169

90

89

50

65

185

M12xP1.75x22

76

12-M8xP1.25x15

≤55

95~150

11

≤82.5

35-114.3-200-M12







L2

409.5

501

35-114.3-200-M12







RAM220-F

L1

220

20

72.478

M16xP2.0x16

1.5

7.5

220

340

450

217

125

124

75

105

240

M16xP2.0x16

111

12-M8xP1.25x15

≤65

110~200

12

≤88.5

38-180-215-M12







L2

446.5

556.5

38-180-215-M12







※:法蘭輸出樣式,可為客戶定製大小。

△:此記號表示之特殊尺寸,按客戶需求和伺服馬達不同而有所變動。

註1:可依客戶指定設計反向輸出方向。

註2:三段不在此表中,如有需要請和我們的銷售人員聯絡。



 技術資料

規   格

段 數 / 減 速 比

RAM060

RAM090

RAM120

RAM150

RAM180

RAM220

額定輸出扭矩[Nm]

3/9/10/12/15/21/30

44

168

260

500

880

1390

4/16/20/40/200

64

188

265

510

880

1390

5/25/50/100/250

60

180

265

510

880

1390

7/28/35/49/70

55

176

265

510

880

1390

瞬間最大輸出扭矩[Nm]

1、2、3 stage

1.5倍額定輸出扭矩

段數

1 stage

3/4/5/7/10

2 stage

9/12/15/16/20/21/25/28/30/35/40/49/50/70

3 stage

100/200/250

最高加速輸入轉速[rpm]

1 stage

7500

5500

4500

3500

3000

2200

2 stage

8000

6000

6000

6000

6000

4800

背隙[arcmin]

1 stage

≤8

≤8

≤8

≤8

≤8

≤8

2 stage

≤10

≤10

≤10

≤10

≤10

≤10

容許徑向力[N] A

1、2、3 stage

1600

2700

3100

4800

7000

13000

容許軸向力[N] A

1、2、3 stage

800

1350

1550

2400

3500

6500

滿載時使用效率[%]

1 stage

≥94

2 stage

≥92

使用壽命[hr] B

1、2、3 stage

20000

重量[kg]

中空軸 H

1 stage

3.5

9.5

13.2

28.4

50.4

51.7

2 stage

3.8

10.5

15.2

33.4

65.4

66.7

單實心軸 S

1 stage

3.7

10.0

14.3

31.1

55.4

97.4

2 stage

4.0

11.0

16.4

36.4

70.4

113.4

雙實心軸 2S

1 stage

3.9

10.2

14.6

32.4

57.4

101.3

2 stage

4.2

11.2

16.7

36.9

72.4

117.3

夾持型 D

1 stage

3.6

9.4

13.2

28.5

51.7

83.5

2 stage

3.9

10.4

15.3

33.5

66.7

99.5

法蘭型 F

1 stage

3.7

9.9

13.5

29.4

51.0

85.8

2 stage

4.0

10.9

15.6

34.4

66.0

101.5

噪音值[dB] C

1、2、3 stage

76

77

77

78

79

80

使用溫度範圍[°C]

1、2、3 stage

-15°C~+90°C

防護等級

1、2、3 stage

IP64

潤滑油

1、2、3 stage

人工合成潤滑油

轉動慣量[kg*cm2]

段 數

減速比



1

3

0.372

2.31

4.74

20.85

62.9

163.2

4

0.229

1.44

2.98

12.83

38.9

100.3

5

0.168

1.10

2.29

9.46

28.9

73.9

7

0.123

0.86

1.80

7.86

24.4

61.4

10

0.093

0.71

1.49

6.69

21.0

52.5

2

9

0.175

1.28

2.85

14.59

46.2

114.4

12

0.160

1.19

2.69

14.23

45.2

111.1

15

0.150

1.15

2.58

14.03

44.7

110.1

16

0.109

0.82

1.82

8.83

28.1

69.4

20

0.091

0.71

1.55

7.81

24.9

61.1

21

0.309

1.92

3.94

17.30

52.2

135.4

25

0.089

0.70

1.52

6.78

21.7

52.8

28

0.084

0.67

1.42

6.47

20.6

50.0

30

0.075

0.60

1.31

6.11

19.5

47.2

35

0.082

0.65

1.39

6.38

20.4

49.5

40

0.075

0.61

1.31

6.11

19.5

47.4

49

0.082

0.65

1.39

6.38

20.4

49.5

50

0.074

0.61

1.30

5.91

18.9

45.7

70

0.073

0.59

1.27

5.84

18.7

45.3

3

100

0.086

0.69

1.49

6.69

21.4

52.0

A.最大加速輸入轉速作用於輸入軸中心位置。

B.連續運轉使用壽命為10,000小時。

C.減速比越小、或轉速越高時,噪音值越大。(1500RPM,無負載,減速比=10)

註:100比用三段(L3)樣式,強度比二段(L2)更佳。
