行星減速機

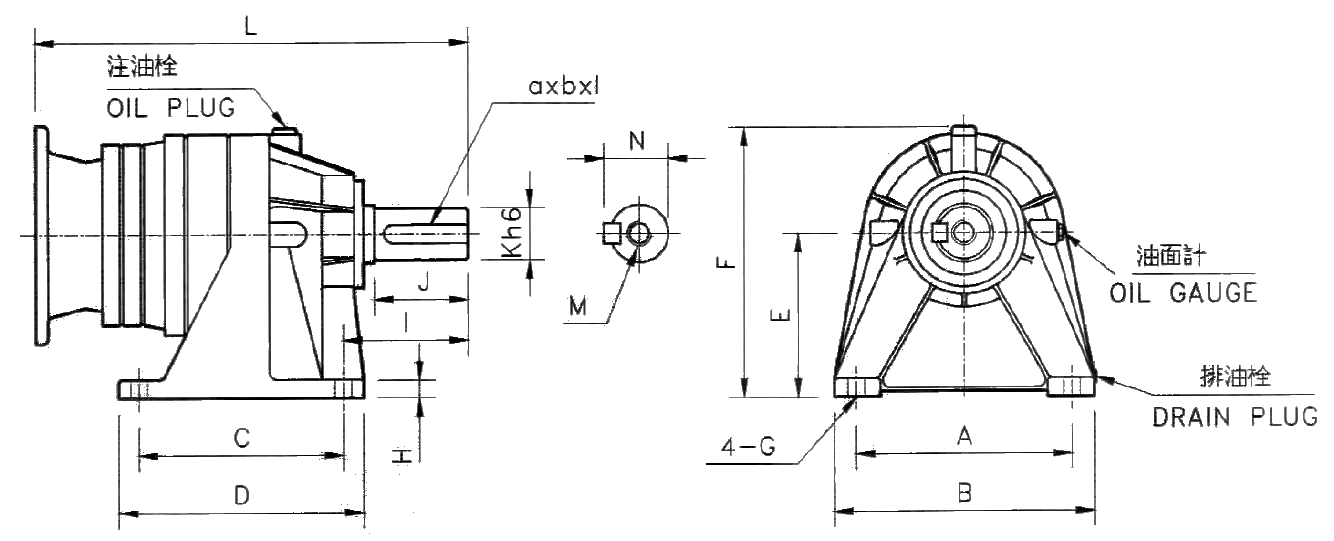

尺寸表 / Dimension
單位(mm)
SIZE |
A |
B |
C |
D |
E |
F |
G |
H |
I |
出力軸 OUTPUT SHAFT |
鍵 KEY |
馬達框號 IEC規格 MOTOR FRAME |
|||||
J |
Kh6 |
M |
N |
a |
b |
l |
|||||||||||
200 |
140 |
156 |
90 |
120 |
90 |
150 |
4-12 |
13 |
53 |
35 |
24 |
M8 |
27 |
8 |
7 |
30 |
63A-71B |
280 |
170 |
210 |
125 |
155 |
110 |
185 |
4-12 |
20 |
72 |
50 |
32 |
M10 |
35 |
10 |
8 |
40 |
71B-90L |
300 |
200 |
260 |
160 |
200 |
140 |
233 |
4-18 |
25 |
78 |
58 |
38 |
M12 |
41 |
10 |
8 |
50 |
71B-112M |
300H |
200 |
260 |
160 |
200 |
190 |
283 |
4-18 |
25 |
78 |
58 |
38 |
M12 |
41 |
10 |
8 |
50 |
132L |
301 |
200 |
260 |
160 |
200 |
140 |
233 |
4-18 |
25 |
104 |
82 |
50 |
M16 |
53.5 |
14 |
9 |
70 |
90L-160L |
301H |
200 |
260 |
160 |
200 |
190 |
283 |
4-18 |
25 |
104 |
82 |
50 |
M16 |
53.5 |
14 |
9 |
70 |
132L-160M |
303 |
300 |
370 |
250 |
305 |
210 |
332 |
4-22 |
35 |
128 |
95 |
55 |
M16 |
59 |
16 |
10 |
80 |
90L-160L |
305 |
300 |
370 |
250 |
305 |
210 |
332 |
4-22 |
35 |
138 |
105 |
60 |
M20 |
64 |
18 |
11 |
90 |
90L-180L |
307 |
365 |
445 |
356 |
436 |
250 |
425 |
4-28 |
45 |
175 |
130 |
80 |
PCD55 3-M12 |
85 |
22 |
14 |
110 |
100LA-200L |
309 |
365 |
445 |
356 |
436 |
250 |
425 |
4-28 |
45 |
215 |
170 |
90 |
PCD55 3-M12 |
95 |
25 |
14 |
150 |
100LA-225S |
313 |
457 |
560 |
470 |
590 |
280 |
503 |
4-28 |
40 |
291 |
200 |
120 |
PCD70 3-M16 |
127 |
32 |
18 |
180 |
200LA-280S |
一段式 1 STAGE |
二段式 2 STAGE |
三段式 3 STAGE |
四段式 4 STAGE |
||||||||
SIZE |
L |
HP |
SIZE |
L |
HP |
SIZE |
L |
HP |
SIZE |
L |
HP |
200 |
176 |
1/2 |
200 |
206 |
1/4-1/2 |
200 |
236 |
1/4 |
200 |
266 |
1/4 |
280 |
246 |
3 |
280 |
270 |
1-2 |
280 |
304 |
1 |
280 |
315 |
1/2 |
300 |
295 |
7.5 |
300 |
318 |
3-5 |
300 |
342 |
1-2 |
300 |
376 |
1 |
300H |
295 |
7.5 |
300H |
318 |
3-5 |
300H |
342 |
1-2 |
300H |
376 |
1 |
301 |
333 |
10 |
301 |
360 |
5 |
301 |
398 |
3 |
301 |
422 |
1-2 |
301H |
333 |
10 |
301H |
360 |
5 |
301H |
398 |
3 |
301H |
422 |
1-2 |
303 |
463 |
15 |
303 |
442 |
10 |
303 |
481 |
5 |
303 |
509 |
1-2 |
305 |
473 |
20 |
305 |
500 |
15 |
305 |
506 |
10 |
305 |
529 |
5 |
307 |
672 |
30 |
307 |
691 |
25 |
307 |
744 |
15 |
307 |
723 |
7.5 |
309 |
731 |
40 |
309 |
731 |
30 |
309 |
786 |
20 |
309 |
763 |
10 |
313 |
|
|
313 |
1088 |
50 |
313 |
1088 |
30 |
313 |
1115 |
20 |
