HRP060-H中空旋轉平台
詳細說明

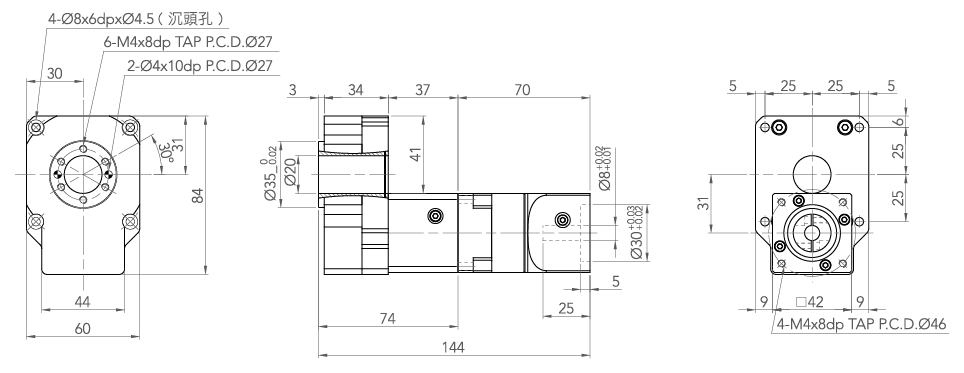

尺寸圖 / Dimension
|
規 格 Dimension |
配 伺 服 馬 達 With servo motor |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
HRP060-H |
8-30-46-M4 |
|
|
|
技術資料
|
產 品 型 號 |
HRP060-H |
|
旋轉平台軸承 |
深溝滾珠軸承+止推滾柱軸承 |
|
容許轉矩 N.m |
5 |
|
容許推力載重 kgf |
20 |
|
精度壽命 hrs. |
15000 |
|
允許轉速 RPM |
200(盤面) |
|
減速比 |
15、20、25、35、50 |
|
重覆精度 arc-sec |
≦70 |
|
定位精度 arc-min |
≦1 |
|
旋轉平台平行度 mm |
≦0.02 |
|
旋轉平台同心度 mm |
≦0.02 |
|
保護等級 |
IP40 |
|
重量 kg |
1.4 |
