齒輪減速機

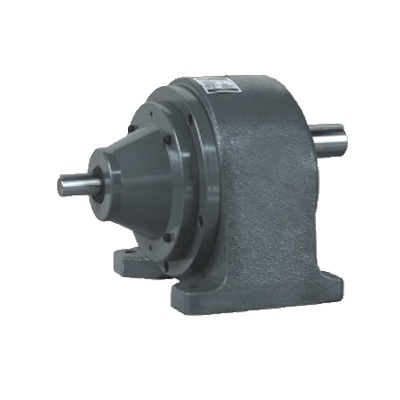

CHD 臥式雙軸齒輪減速機

CHD 臥式雙軸齒輪減速機

入力軸尺寸 / INPUT SHAFT

入力軸

SHAFT

鍵槽

KEYWAY

KEY

KW

S1h6

P1

W1

T1

Q1

SPEC'

0.1/0.2

14

25

5

16.2

22

5*5*22

0.4

16

30

5

18.2

27

5*5*27

0.75

19

40

6

21.7

35

6*6*35

1.5

24

50

8

27.1

45

8*7*45

2.2

28

55

8

31.1

50

8*7*50

3.7

28

55

8

31.1

50

8*7*50



出力軸尺寸 / OUTPUT SHAFT

出力軸

SHAFT

鍵槽

KEYWAY

KEY

Sh6

P

W

T

Q

SPEC'

∮18

30

5

20.2

27

5*5*27

∮22

40

7

25

35

7*7* 35

∮28

45

7

31.1

40

7*7*40

∮32

55

10

35.5

50

10*8*50

∮40

65

10

43.5

60

10*8*60

∮50

80

14

54

75

14*9*75

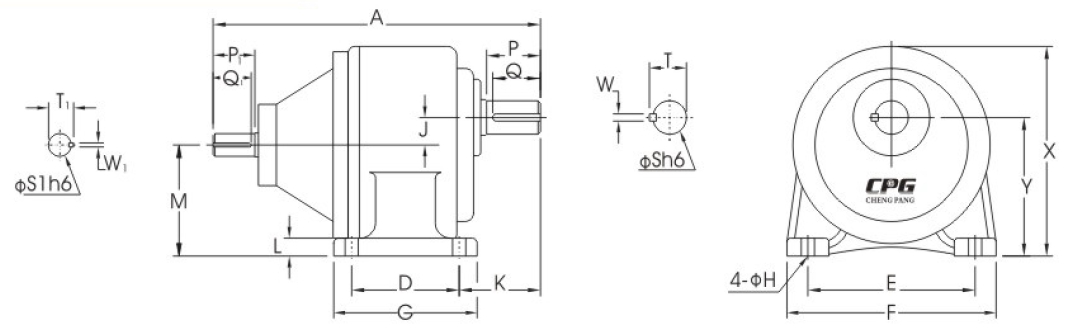

詳細說明



尺寸表 / Dimension

單位(MM)

馬力

KW

減速比

RATIO

型番

SIZE(S)

A

D

E

F

G

H

J

K

L

M

X

Y

PDF

圖檔

DWG

圖檔

3D

圖檔

100W
1/8HP

3-50

18

165

40

110

135

65

9

16

50

10

72.5

138

88.5







60-200

22

195

65

130

158

90

11

17.5

60

13

80

152

97.5







200W
1/4HP

3-10

18

165

40

110

135

65

9

16

50

10

72.5

138

88.5







15-90

22

195

65

130

158

90

11

17.5

60

13

80

152

97.5







100-200

28

230

90

140

178

120

12

23

68

17

93

178

116







400W
1/2HP

3-10

22

235

65

130

158

90

11

17.5

60

13

80

152

97.5







15-90

28

265

90

140

178

120

12

23

68

17

93

178

116







100-200

32

300

130

170

210

165

13

30

70

23

110

212

140







750W
1HP

3-25

28

275

90

140

178

120

12

23

68

17

93

178

116







30-120

32

310

130

170

210

165

13

30

70

23

110

212

140







125-200

40

365

150

210

265

198

15

36

89

24

126

250

162







1500W
2HP

3-30

32

320

130

170

210

165

13

30

70

23

110

212

140







40-100

40

375

150

210

265

198

15

36

89

24

126

250

162







2200W
3HP

3-40

40

390

150

210

265

198

15

36

89

24

126

250

162







45-100

50

450

170

265

325

238

18

51

120

31.5

149

308

200







3700W
5HP

3-10

40

390

150

210

265

198

15

36

89

24

126

250

162







15-100

50

450

170

265

325

238

18

51

120

31.5

149

308

200







備註:* : 屬於B型出力法蘭 / * BELONG TO B TYPE OUTPUT FLANGE.
