扭力限制器

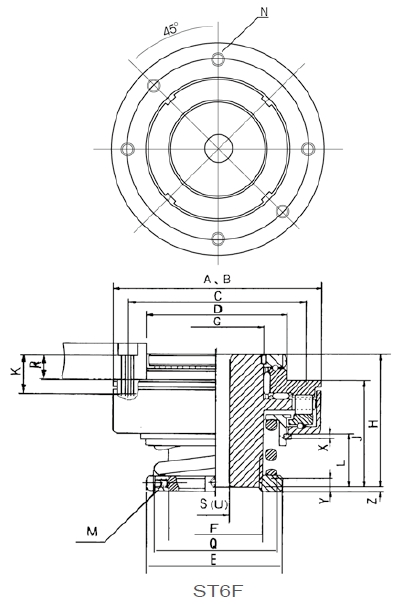

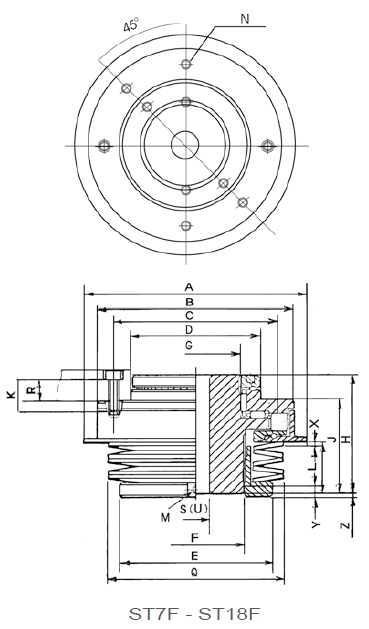

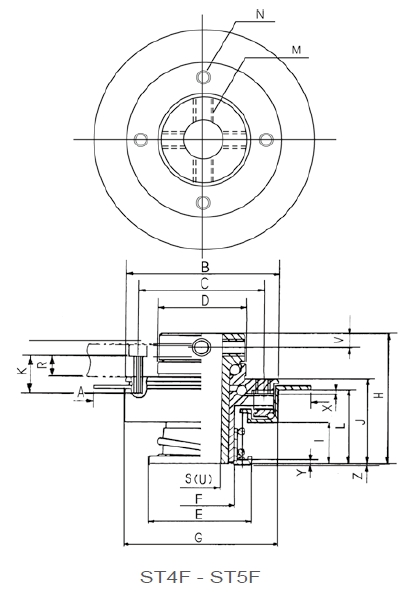

尺寸表 / Dimension
單位(mm)
規 格 |
扭力 T |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
Q |
孔徑範圍 |
V |
X |
(Z) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
S |
U |
|||||||||||||||||||||||
ST4F-007C |
0.03-0.07 |
64 |
64 |
PCD |
26h7 |
32 |
M20 |
46 |
38 |
11.2 |
25 |
R+4.5 |
21.2 |
4-M5 P0.8 |
4-M4 P0.7 深4.7 |
|
7 |
12 |
4 |
1.1 |
0.7 |
|
|
|
ST4F-010C |
0.04-0.10 |
11.4 |
21.4 |
1.3 |
0.5 |
|||||||||||||||||||
ST4F-030C |
0.01-0.30 |
11.2 |
21.2 |
1.1 |
0.7 |
|||||||||||||||||||
ST4F-045C |
0.15-0.45 |
11.4 |
21.4 |
1.3 |
0.5 |
|||||||||||||||||||
ST5F-030C |
0.08-0.30 |
82 |
63 |
PCD |
35h7 |
45 |
M30 |
63 |
50 |
17.5 |
34 |
R+5.5 |
29.0 |
4-M6 P1 |
4-M4 P0.7 深5.7 |
|
8 |
20 |
6 |
0.9 |
1.3 |
|
|
|
ST5F-060C |
0.15-0.60 |
18.0 |
29.5 |
1.4 |
0.8 |
|||||||||||||||||||
ST5F-100C |
0.20-1.00 |
17.5 |
29.0 |
0.9 |
1.3 |
|||||||||||||||||||
ST5F-180C |
0.40-1.80 |
18.0 |
29.5 |
1.4 |
0.8 |
|||||||||||||||||||
ST6F-07C |
0.2-0.7 |
88 |
88 |
PCD |
60h7 |
58 |
M40 |
M40 |
60 |
|
48 |
R+7 |
25.0 |
2-M5 P0.8 |
6-M6 P1 深7 |
|
15 |
27 |
|
1.3 |
3.9 |
|
|
|
ST6F-1C |
0.3-1.0 |
25.5 |
2.0 |
3.2 |
||||||||||||||||||||
ST6F-3C |
1.0-3.0 |
25.0 |
1.3 |
3.9 |
||||||||||||||||||||
ST6F-5C |
1.5-5.0 |
25.5 |
2.0 |
3.2 |
||||||||||||||||||||
ST7F-7A |
2.2-7 |
128 |
113 |
PCD |
75h7 |
88 |
55 |
M52 |
70 |
|
55 |
R+9 |
30.0 |
2-M5 P0.8 |
6-M6 P1 深9 |
102 |
20 |
35 |
|
1.6 |
1.7 |
|
|
|
ST7F-12A |
4-12 |
31.0 |
2.5 |
0.9 |
||||||||||||||||||||
ST7F-25B |
8-25 |
30.0 |
1.6 |
1.4 |
||||||||||||||||||||
ST7F-40B |
12-40 |
31.0 |
2.5 |
0.6 |
||||||||||||||||||||
ST8F-12A |
5-12 |
164 |
138 |
PCD |
100h7 |
109 |
75 |
M72 |
82 |
|
65 |
R+11 |
37.5 |
2-M5 P0.8 |
6-M8 P1.25 深11 |
130 |
20 |
48 |
|
1.6 |
0 |
|||
ST8F-20A |
7-20 |
38.5 |
2.5 |
-0.8 |
||||||||||||||||||||
ST8F-40B |
12-40 |
37.5 |
1.6 |
-0.7 |
||||||||||||||||||||
ST8F-60B |
20-60 |
38.5 |
2.5 |
-1.5 |
||||||||||||||||||||
ST11F-25A |
8-25 |
198 |
170 |
PCD |
120h7 |
134 |
96 |
M90 |
95 |
|
75 |
R+13 |
42.0 |
2-M5 P0.8 |
6-M10 |
160 |
28 |
62 |
|
2.0 |
2.0 |
|
|
|
ST11F-35A |
12-35 |
43.0 |
3.0 |
1.0 |
||||||||||||||||||||
ST11F-85B |
22-85 |
42.0 |
2.0 |
-0.5 |
||||||||||||||||||||
ST11F-120B |
35-120 |
43.0 |
3.0 |
-1.5 |
||||||||||||||||||||
ST14F-30A |
11-30 |
236 |
206 |
PCD |
150h7 |
158 |
120 |
M120 |
105 |
|
85 |
R+15 |
43.5 |
2-M5 P0.8 |
6-M12 P1.75 深15 |
186 |
30 |
90 |
|
2.6 |
3.8 |
|
|
|
ST14F-45A |
15-45 |
45.0 |
4.0 |
2.4 |
||||||||||||||||||||
ST14F-120B |
42-120 |
43.5 |
2.6 |
2.8 |
||||||||||||||||||||
ST14F-180B |
60-180 |
45.0 |
4.0 |
1.4 |
||||||||||||||||||||
ST18F-130A |
40-130 |
280 |
252 |
PCD |
180h7 |
220 |
165 |
M140 |
135 |
|
110 |
R+17 |
59.0 |
2-M5 P0.8 |
6-M16 P2 深20 |
236 |
50 |
110 |
|
3.3 |
5.0 |
|||
ST18F-180A |
80-180 |
60.5 |
5.0 |
3.3 |
||||||||||||||||||||
ST18F-300B |
150-300 |
59.0 |
3.3 |
5.2 |
||||||||||||||||||||
ST18F-500B |
300-500 |
60.5 |
5.0 |
3.5 |
* 3D圖檔下載需要安裝SolidWorks軟體才能打開

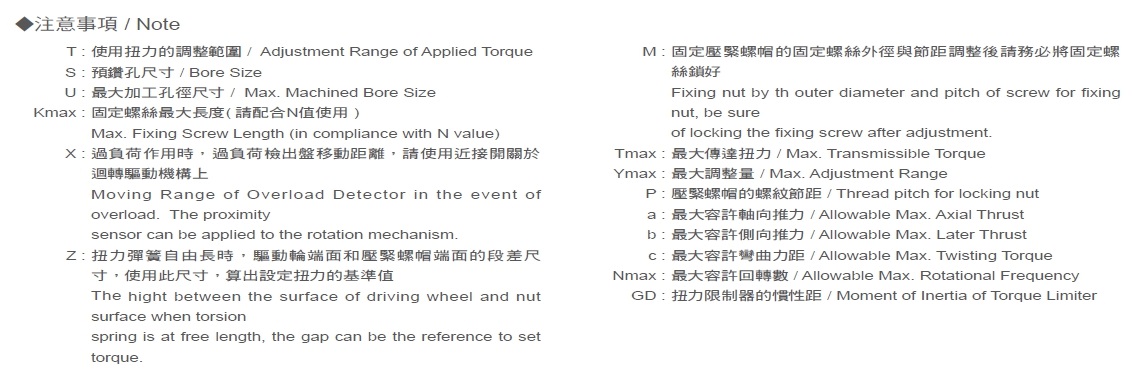

特性表 / specification
規 格 No. |
Tmax kg.m |
Ymax mm |
P mm |
a kgf |
b kgf |
c kgf.m |
Nmax rpm |
GD² kgf.m² |
W (kg) |
ST4F-007C |
0.07 |
3.3 |
1 |
7 |
40 |
0.35 |
2000 |
2.1 x 10-4 |
0.24 |
ST4F-010C |
0.10 |
3.2 |
|||||||
ST4F-030C |
0.30 |
3.3 |
|||||||
ST4F-045C |
0.45 |
3.5 |
|||||||
ST5F-030C |
0.30 |
4.3 |
1.5 |
11 |
58 |
0.70 |
1600 |
9.4 x 10-4 |
0.50 |
ST5F-060C |
0.60 |
5.0 |
|||||||
ST5F-100C |
1.00 |
6.8 |
|||||||
ST5F-180C |
1.80 |
7.9 |
|||||||
ST6F-07C |
0.7 |
12.0 |
1.5 |
390 |
810 |
12 |
800 |
5.2 x 10-3 |
1.5 |
ST6F-1C |
1 |
11.0 |
|||||||
ST6F-3C |
3 |
12.0 |
|||||||
ST6F-5C |
5 |
11.0 |
|||||||
ST7F-7A |
7 |
8.5 |
2 |
730 |
1100 |
20 |
600 |
1.9 x 10-2 |
3.4 |
ST7F-12A |
12 |
8.0 |
|||||||
ST7F-25B |
25 |
8.5 |
|||||||
ST7F-40B |
40 |
7.5 |
|||||||
ST8F-12A |
12 |
8.5 |
2 |
1050 |
1500 |
38 |
400 |
6.0 x 10-2 |
6.2 |
ST8F-20A |
20 |
7.5 |
|||||||
ST8F-40B |
40 |
8.0 |
|||||||
ST8F-60B |
60 |
7.0 |
|||||||
ST11F-25A |
25 |
13.0 |
2 |
1500 |
2250 |
68 |
300 |
0.14 |
11.4 |
ST11F-35A |
35 |
12.0 |
|||||||
ST11F-85B |
85 |
8.5 |
|||||||
ST11F-120B |
120 |
7.5 |
|||||||
ST14F-30A |
30 |
14.0 |
2 |
2400 |
2900 |
104 |
250 |
0.34 |
20 |
ST14F-45A |
45 |
12.5 |
|||||||
ST14F-120B |
120 |
13.0 |
|||||||
ST14F-180B |
180 |
11.5 |
|||||||
ST18F-130A |
130 |
13.0 |
2 |
3080 |
3600 |
147 |
180 |
1.2 |
42 |
ST18F-180A |
180 |
11.5 |
|||||||
ST18F-300B |
300 |
15.0 |
|||||||
ST18F-500B |
500 |
13.5 |
