齒輪減速機
G500-齒輪減速機
1) 提供高品質高負載能力
2) 較高的傳動效率
3) 較低的運轉噪音

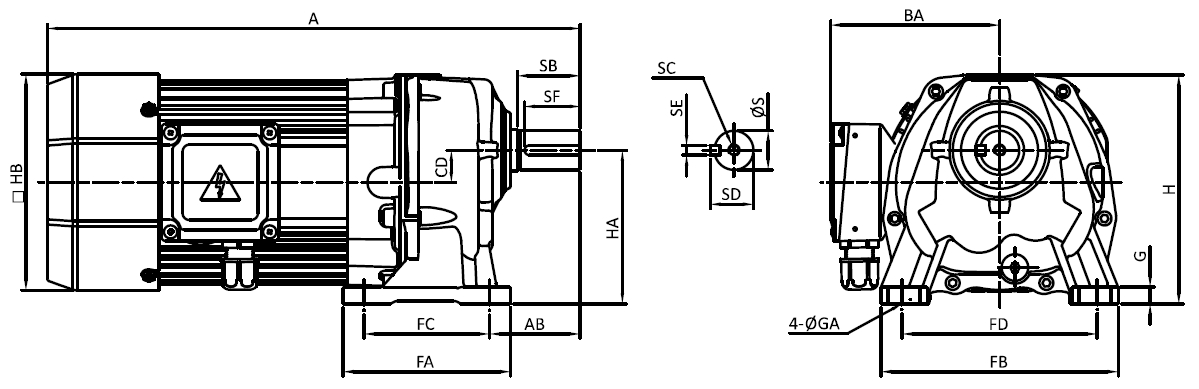

G5BA
尺寸表 / Dimension
規格 Size |
A (kw) |
AB |
AC |
BA |
CD |
FA |
FB |
FC |
FD |
G |
||||||
0.1 |
0.18 |
0.37 |
0.75 |
1.5 |
2.2 |
3.7 |
||||||||||
18 |
263 |
283 |
308 |
- |
- |
- |
- |
49 |
40 |
105 |
18 |
65 |
132 |
40 |
110 |
10 |
22 |
274 |
294 |
319 |
- |
- |
- |
- |
56 |
45 |
105 |
18 |
90 |
152 |
65 |
130 |
10 |
28 |
298 |
318 |
343 |
382 |
437 |
- |
- |
65 |
55 |
121 |
23 |
120 |
170 |
90 |
140 |
12 |
32 |
- |
- |
384 |
408 |
463 |
- |
- |
76 |
64 |
121 |
27.5 |
160 |
210 |
130 |
170 |
15 |
40 |
- |
- |
- |
438 |
493 |
502 |
542 |
92 |
72 |
142 |
35 |
200 |
260 |
150 |
210 |
22 |
50 |
- |
- |
- |
462 |
517 |
526 |
566 |
104 |
87 |
142 |
40 |
214 |
312 |
170 |
265 |
28 |

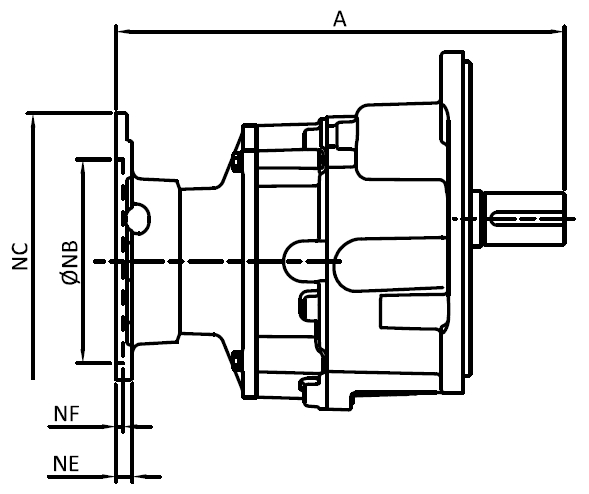

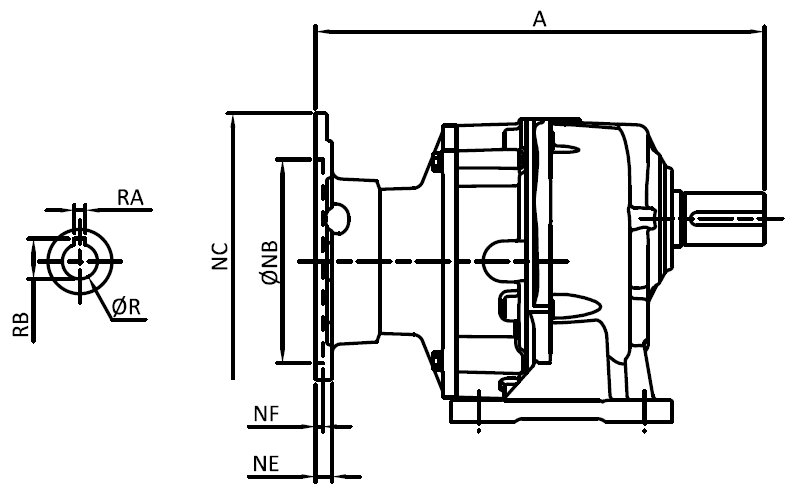

G5BM | G5FM |
尺寸表 / Dimension
功率 kW |
IEC 框號 Frame |
R |
RA |
RB |
NB |
NC |
ND |
NE |
NF |
NG |
NH |
18 |
22 |
28 |
32 |
40 |
50 |
|
A |
||||||||||||||||||
0.18 kW (1/4 HP) |
D63 |
B5 |
11 |
4 |
12.8 |
95 |
140 |
115 |
10 |
4 |
9 |
M8 |
180 |
191 |
214 |
256 |
- |
- |
B14 |
60 |
90 |
75 |
5 |
4 |
6 |
M5 |
178 |
189 |
212 |
254 |
- |
- |
|||||
D67 |
B5 |
110 |
160 |
130 |
8 |
4 |
9 |
M8 |
178 |
189 |
212 |
254 |
- |
- |
||||
0.37 kW (1/2 HP) |
D71 |
B5 |
14 |
5 |
16.3 |
110 |
160 |
130 |
8 |
4 |
9 |
M8 |
178 |
189 |
212 |
254 |
- |
- |
B14 |
70 |
105 |
85 |
7 |
4 |
7 |
M8 |
178 |
189 |
212 |
254 |
- |
- |
|||||
0.75 kW (1 HP) |
D80 |
B5 |
19 |
6 |
21.8 |
130 |
200 |
165 |
10 |
4 |
11 |
M10 |
- |
- |
248.5 |
274 |
304 |
329 |
B14 |
80 |
120 |
100 |
7 |
4 |
7 |
M6 |
- |
- |
250.5 |
276 |
306 |
331 |
|||||
1.5 kW (2 HP) |
D90 |
B5 |
24 |
8 |
27.1 |
130 |
200 |
165 |
10 |
4 |
11 |
M10 |
- |
- |
248.5 |
274 |
304 |
329 |
B14 |
95 |
140 |
115 |
7 |
4 |
9 |
M8 |
- |
- |
250.5 |
276 |
306 |
331 |
|||||
2.2 kW (3 HP) |
D100 |
B5 |
28 |
8 |
31.3 |
180 |
250 |
215 |
12 |
4 |
M12 |
- |
- |
- |
- |
- |
340 |
364 |
B14 |
110 |
160 |
130 |
11 |
4 |
9 |
- |
- |
- |
- |
- |
*340 |
*364 |
|||||
3.7 kW (5 HP) |
D112 |
B5 |
28 |
8 |
31.3 |
180 |
250 |
215 |
12 |
4 |
M12 |
- |
- |
- |
- |
- |
340 |
364 |
B14 |
110 |
160 |
130 |
11 |
4 |
9 |
- |
- |
- |
- |
- |
*340 |
*364 |

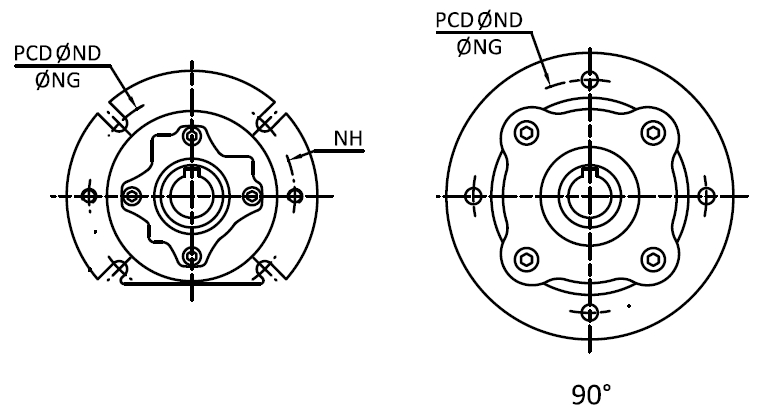

*安裝孔位置 Mounting hole position 90°

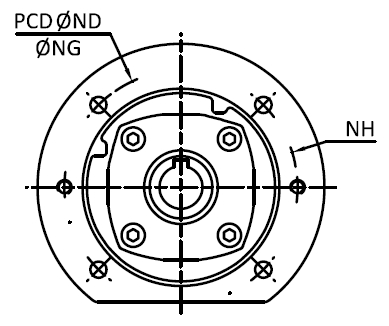

入力法蘭 Input Flange
IEC-B5 | IEC-B14 |

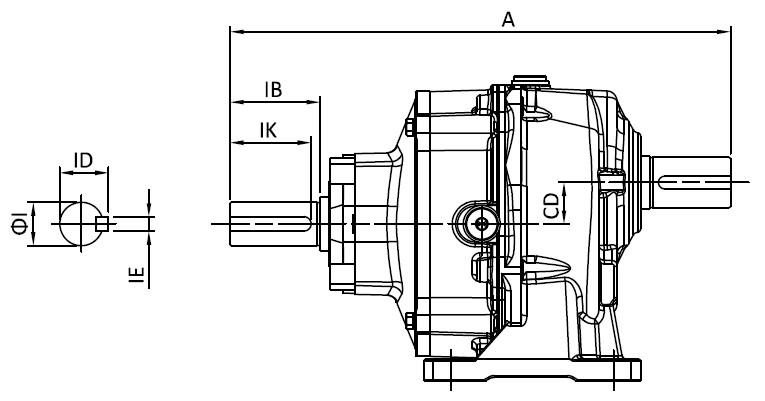

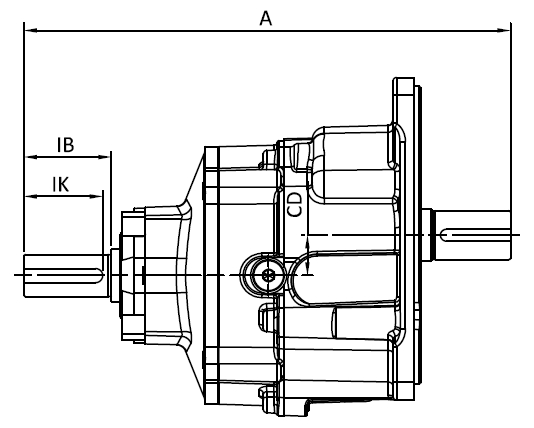

G5BS | G5FS |
功率 kW |
規格 Size |
減速比 Ratio |
A |
I |
IB |
ID |
IE |
IK |
0.1 kW (1/8 HP) |
18 |
3-30 |
183 |
14 |
30 |
16 |
5 |
25 |
35-80 |
195 |
|||||||
22 |
40-180 |
206 |
||||||
28 |
80-200 |
229.5 |
||||||
32 |
160-200 |
271 |
||||||
0.18 kW (1/4 HP) |
18 |
3-30 |
183 |
|||||
35-40 |
195 |
|||||||
22 |
25-30 |
194 |
||||||
35-90 |
206 |
|||||||
28 |
50-150 |
229.5 |
||||||
32 |
80-200 |
271 |
||||||
0.37 kW (1/2 HP) |
18 |
3-20 |
183 |
|||||
22 |
3-30 |
194 |
||||||
35-40 |
206 |
|||||||
28 |
12-70 |
229.5 |
||||||
32 |
40-130 |
271 |
||||||
0.75 kW (1 HP) |
28 |
3-40 |
272 |
19 |
40 |
21.5 |
6 |
35 |
32 |
20-70 |
297.5 |
||||||
40 |
40-120 |
327.5 |
||||||
50 |
60-200 |
352 |
||||||
1.5 kW (2 HP) |
28 |
3-20 |
282 |
24 |
50 |
27 |
8 |
45 |
32 |
3-30 |
307.5 |
||||||
40 |
20-60 |
337.5 |
||||||
50 |
40-120 |
362 |
||||||
2.2 kW (3 HP) |
40 |
3-40 |
372.5 |
28 |
55 |
31 |
8 |
50 |
50 |
20-80 |
396.5 |
||||||
3.7 kW (5 HP) |
40 |
3-25 |
372.5 |
|||||
50 |
7-50 |
396.5 |
性能表Ratings Table
減速比 Ratio |
50 Hz |
60Hz |
||||||||||||
0.1kW |
0.18kW |
0.37kW |
0.75kW |
1.5kW |
2.2kW |
3.7kW |
0.1kW |
0.18kW |
0.37kW |
0.75kW |
1.5kW |
2.2kW |
3.7kW |
|
3 |
1.8 |
3.2 |
6.6 |
12.9 |
25.6 |
37.5 |
63.1 |
1.5 |
2.6 |
5.5 |
10.8 |
21.3 |
31.2 |
52.6 |
5 |
3.0 |
5.3 |
11.0 |
21.5 |
42.6 |
62.5 |
105 |
2.5 |
4.4 |
9.2 |
17.9 |
35.5 |
52.1 |
87.6 |
10 |
6.0 |
10.6 |
22.0 |
43.1 |
85.2 |
125 |
210 |
5.0 |
8.8 |
18.3 |
35.9 |
71.0 |
104 |
175 |
15 |
9.0 |
15.8 |
33.0 |
64.6 |
128 |
187 |
315 |
7.5 |
13.2 |
27.5 |
53.8 |
107 |
156 |
263 |
20 |
12.0 |
21.1 |
44.0 |
86.2 |
170 |
250 |
420 |
10.0 |
17.6 |
36.7 |
71.8 |
142 |
208 |
350 |
25 |
15.0 |
26.4 |
55.0 |
108 |
213 |
312 |
526 |
12.5 |
22.0 |
45.8 |
89.7 |
178 |
260 |
438 |
30 |
16.9 |
29.8 |
62.1 |
121 |
240 |
353 |
593 |
14.1 |
24.8 |
51.7 |
101 |
200 |
294 |
494 |
40 |
22.5 |
39.7 |
82.7 |
162 |
321 |
470 |
791 |
18.8 |
33.1 |
69.0 |
135 |
267 |
392 |
659 |
50 |
28.2 |
49.6 |
103 |
202 |
401 |
588 |
988 |
23.5 |
41.4 |
86.2 |
169 |
334 |
490 |
824 |
60 |
33.8 |
59.6 |
124 |
243 |
481 |
705 |
1186 |
28.2 |
49.6 |
103 |
202 |
401 |
588 |
988 |
70 |
39.4 |
69.5 |
145 |
283 |
561 |
823 |
- |
32.9 |
57.9 |
121 |
236 |
467 |
686 |
- |
80 |
45.1 |
79.4 |
165 |
324 |
641 |
940 |
- |
37.5 |
66.2 |
138 |
270 |
534 |
783 |
- |
90 |
50.7 |
89.4 |
186 |
364 |
721 |
1058 |
- |
42.2 |
74.5 |
155 |
304 |
601 |
881 |
- |
100 |
56.3 |
99.3 |
207 |
405 |
801 |
1175 |
- |
46.9 |
82.7 |
172 |
337 |
668 |
979 |
- |
120 |
67.6 |
119 |
248 |
486 |
962 |
- |
- |
56.3 |
99.3 |
207 |
405 |
801 |
- |
- |
140 |
78.9 |
139 |
290 |
567 |
1122 |
- |
- |
65.7 |
116 |
241 |
472 |
935 |
- |
- |
160 |
90.1 |
159 |
331 |
648 |
1282 |
- |
- |
75.1 |
132 |
276 |
540 |
1068 |
- |
- |
180 |
101 |
179 |
372 |
729 |
1442 |
- |
- |
84.5 |
149 |
310 |
607 |
1202 |
- |
- |
200 |
113 |
199 |
414 |
810 |
- |
- |
- |
93.9 |
165 |
345 |
675 |
- |
- |
- |
選配表Selection Table
功率 kW |
18# |
22# |
28# |
32# |
40# |
50# |
0.1 kW |
3~80 |
40~180 |
80~200 |
160~200 |
|
|
0.18 kW |
3~40 |
25~90 |
50~150 |
80~200 |
|
|
0.37 kW |
3~20 |
3~40 |
12~70 |
40~130 |
|
|
0.75 kW |
|
|
3~40 |
20~70 |
40~120 |
60~200 |
1.50 kW |
|
|
3~20 |
3~30 |
20~60 |
40~120 |
2.20 kW |
|
|
|
|
3~40 |
20~80 |
3.75 kW |
|
|
|
|
3~25 |
7~50 |
*減速比 Ratio

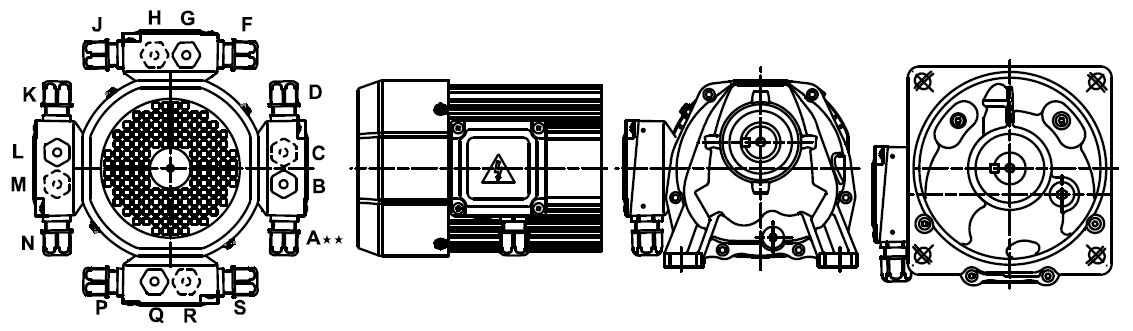

線盒及入線孔方向Terminal Box Position
**標準Standard

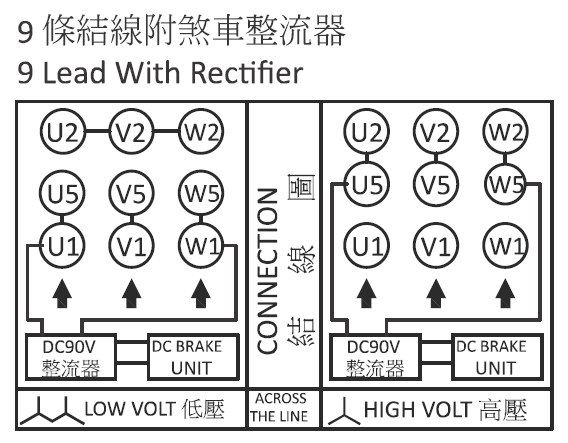

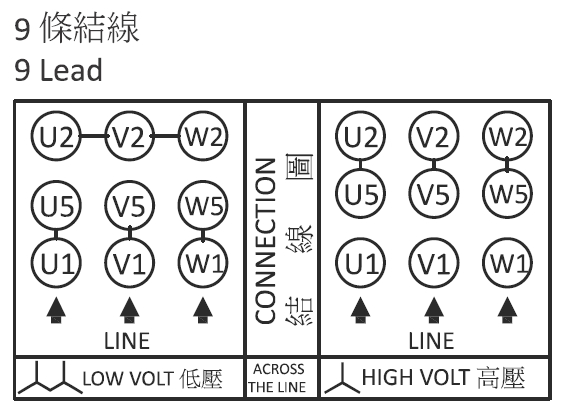

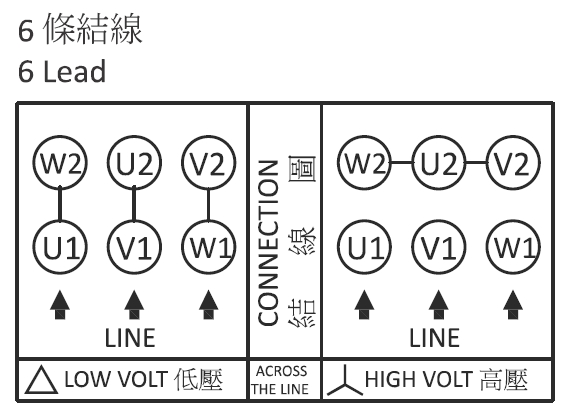

結線圖Connection Diagram
