蝸輪減速機

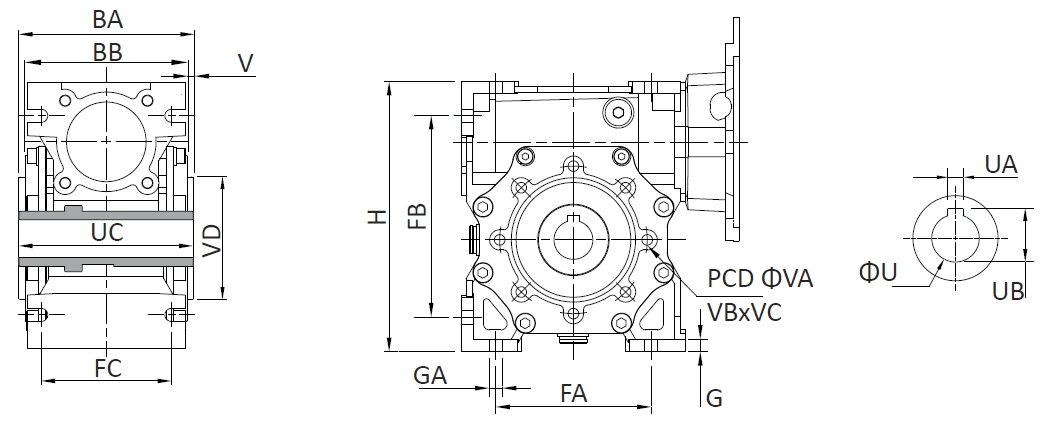

尺寸表 / Dimension
規格 Size |
BA |
BB |
H |
U |
UA |
UB |
UC |
V |
VA |
VB |
VC |
VD |
FA |
FB |
FC |
G |
GA |
30 |
63 |
58 |
97 |
14 |
5 |
16.2 |
63 |
2.5 |
65 |
M6 |
10 |
55 |
54 |
71 |
44 |
5 |
6.5 |
40 |
78 |
73 |
121.5 |
18 |
6 |
20.8 |
78 |
2.5 |
75 |
M6 |
9 |
60 |
70 |
90 |
60 |
6.5 |
6.5 |
50 |
92 |
87 |
144 |
25 |
8 |
28.3 |
92 |
2.5 |
85 |
M8 |
12 |
70 |
80 |
104 |
70 |
7 |
8.5 |
63 |
110 |
106 |
174 |
25 |
8 |
28.3 |
110 |
2 |
95 |
M8 |
14 |
80 |
100 |
130 |
85 |
8 |
8.5 |
75 |
120 |
114 |
205 |
28 |
8 |
31.3 |
120 |
3 |
115 |
M8 |
14 |
95 |
120 |
153 |
90 |
10 |
11 |
90 |
140 |
134 |
238 |
35 |
10 |
38.3 |
140 |
3 |
130 |
M10 |
18 |
110 |
140 |
172 |
100 |
11 |
13 |
110 |
155 |
148 |
295 |
42 |
12 |
45.3 |
155 |
3.5 |
165 |
M10 |
18 |
130 |
170 |
210 |
115 |
14 |
14 |
備註:1) 110#為鑄鐵本體。 2) 添加合成潤滑油(PAG460) 。
Note:1) 110# Cast Iron Housing. 2) Filled with Polyalkylene Glycol (PAG460).
MTEQM / MTGQM圖檔
