蝸輪減速機
鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合

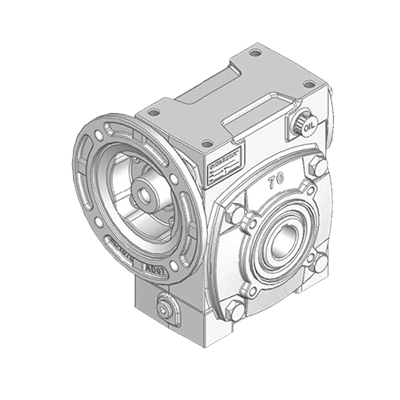

BHEQM50-175

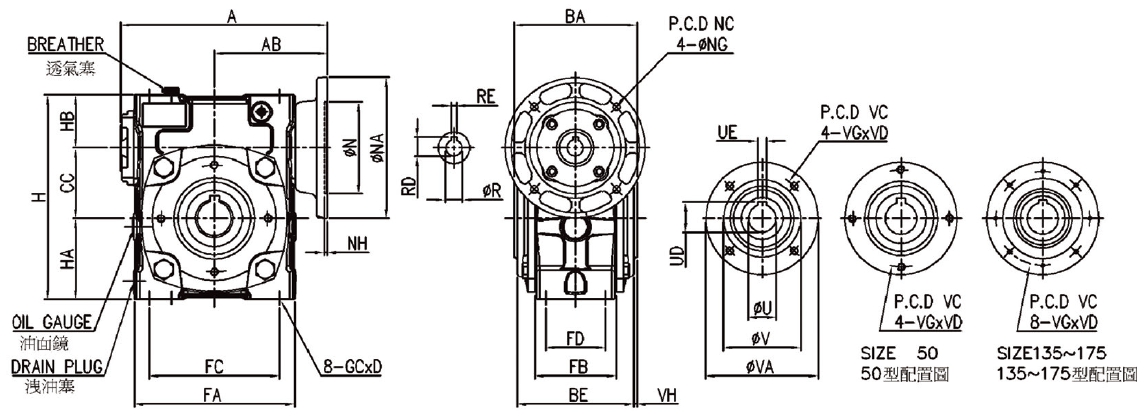

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
BA |
BE |
CC |
FA |
FB |
FC |
FD |
GCxD |
H |
HA |
HB |
中空出力蓋 Hollow Output Cover |
中空出力軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
||||||||
V(h7) |
VA |
VC |
VGxVD |
VH |
U(H7) |
UD |
UE |
A |
B |
||||||||||||||||||
50 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
163 |
85 |
95 |
91 |
50 |
115 |
68 |
90 |
50 |
M8x16L |
150 |
65 |
35 |
58 |
90 |
76 |
M6x12L |
2 |
25 |
28 |
7 |
0.21 |
6.2 |
1/4 HP |
||
1/2 HP |
|||||||||||||||||||||||||||
60 |
177 |
90 |
112 |
106 |
60 |
127 |
78 |
100 |
54 |
M10x20L |
177 |
75 |
42 |
70 |
97 |
85 |
M8x15L |
2.5 |
25 |
28 |
7 |
0.36 |
7.2 |
1/4 HP |
|||
1/2 HP |
|||||||||||||||||||||||||||
70 |
211 |
117 |
131 |
124 |
70 |
156 |
88 |
125 |
66 |
M10x20L |
205 |
85 |
50 |
80 |
115 |
100 |
M8x15L |
3 |
30 |
33 |
7 |
0.60 |
11.0 |
1/2 HP |
|||
1 HP |
|||||||||||||||||||||||||||
80 |
233 |
129 |
144 |
136 |
80 |
176 |
101 |
145 |
75 |
M10x20L |
232 |
92 |
60 |
95 |
135 |
115 |
M10x20L |
4 |
35 |
38 |
10 |
0.88 |
18.0 |
1 HP |
|||
2 HP |
|||||||||||||||||||||||||||
100 |
286 |
160 |
175 |
166 |
100 |
227 |
112 |
185 |
85 |
M12x24L |
290 |
115 |
75 |
110 |
160 |
130 |
M12x25L |
4.5 |
40 |
43 |
12 |
l.73 |
34.5 |
2 HP |
|||
3 HP |
|||||||||||||||||||||||||||
120 |
349 |
180 |
200 |
174 |
120 |
265 |
132 |
220 |
100 |
M14x28L |
370 |
155 |
95 |
130 |
200 |
165 |
M14x28L |
5 |
45 |
48.5 |
14 |
3.56 |
55.3 |
3 HP |
|||
5 HP |
|||||||||||||||||||||||||||
135 |
373 |
201 |
216 |
205 |
135 |
298 |
144 |
260 |
110 |
M16x32L |
425 |
185 |
105 |
160 |
233 |
200 |
M12x24L |
5.5 |
55 |
60 |
15 |
5.00 |
76.6 |
5 HP |
|||
7.5 HP |
|||||||||||||||||||||||||||
155 |
413 |
221 |
230 |
218 |
155 |
340 |
164 |
280 |
120 |
M16x35L |
423 |
165 |
103 |
180 |
250 |
215 |
M12x25L |
6 |
65 |
69.4 |
18 |
6.18 |
108.0 |
7.5 HP |
|||
10 HP |
|||||||||||||||||||||||||||
175 |
|
456 |
240 |
250 |
227 |
175 |
370 |
170 |
310 |
120 |
M20x30L |
480 |
205 |
100 |
180 |
250 |
215 |
M12x25L |
4.5 |
80 |
84.9 |
20 |
9.25 |
154.0 |
10 HP |
|
|
15 HP |
*入力法蘭界面尺寸請參考D-24頁. Please freference page D-24 for input flange dimensions.
