蝸輪減速機

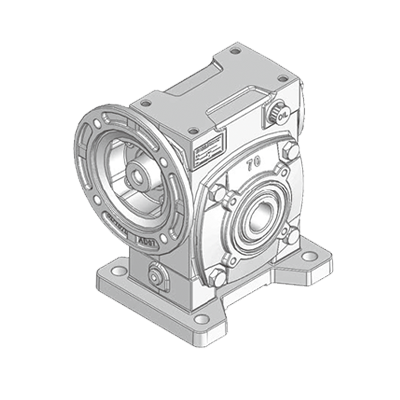

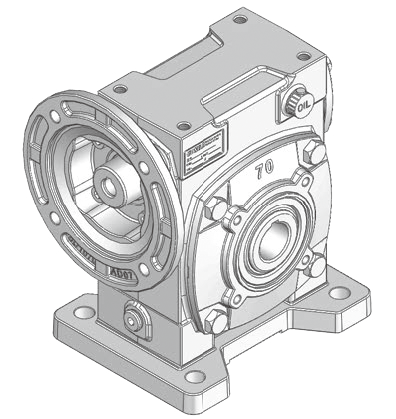

鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合
BHAEQ40-155

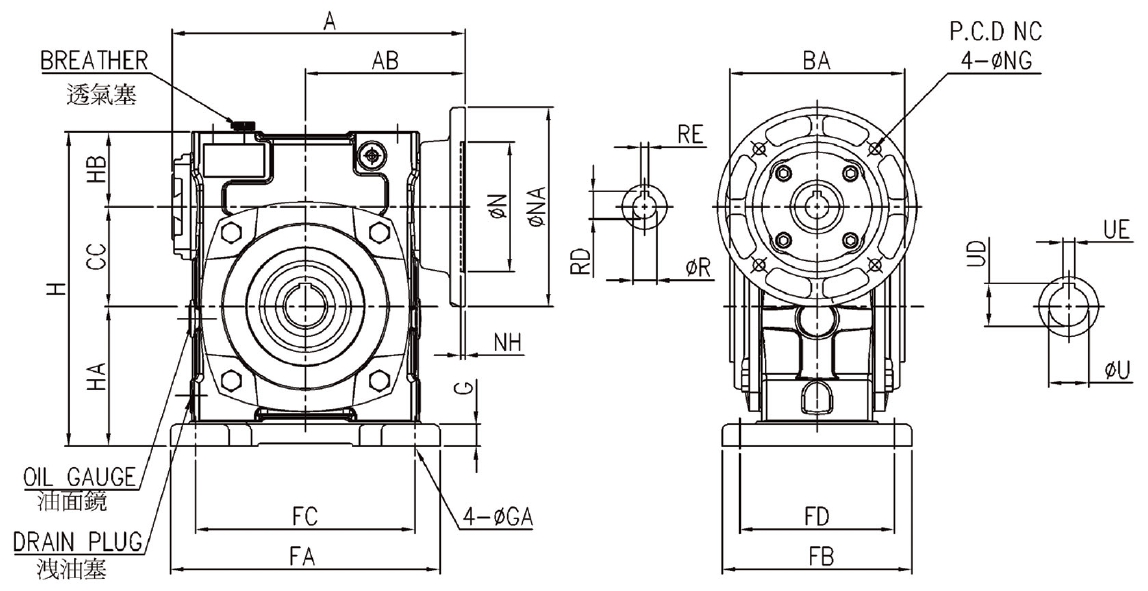

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
BA |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
中空出力軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
馬力 HP |
|||
U(H7) |
UD |
UE |
2D |
||||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
150 |
89 |
90 |
40 |
125 |
110 |
100 |
90 |
12 |
10 |
140 |
66 |
34 |
20 |
22.8 |
6 |
0.20 |
5.0 |
1/4 HP |
|
1/2 HP |
|||||||||||||||||||||
50 |
163 |
85 |
99 |
50 |
140 |
120 |
110 |
95 |
13 |
11 |
165 |
80 |
35 |
25 |
28.0 |
7 |
0.21 |
5.8 |
1/4 HP |
||
1/2 HP |
|||||||||||||||||||||
60 |
177 |
90 |
112 |
60 |
150 |
130 |
120 |
105 |
15 |
11 |
195 |
93 |
42 |
25 |
28.0 |
7 |
0.36 |
7.l |
1/4 HP |
||
1/2 HP |
|||||||||||||||||||||
70 |
211 |
117 |
131 |
70 |
190 |
150 |
150 |
115 |
18 |
15 |
225 |
105 |
50 |
30 |
33.0 |
7 |
0.60 |
13.0 |
1/2 HP |
||
1 HP |
|||||||||||||||||||||
80 |
233 |
129 |
144 |
80 |
220 |
170 |
180 |
135 |
18 |
15 |
252 |
112 |
60 |
35 |
38.0 |
10 |
0.88 |
18.0 |
1 HP |
||
2 HP |
|||||||||||||||||||||
100 |
286 |
160 |
175 |
100 |
270 |
190 |
220 |
155 |
22 |
15 |
315 |
140 |
75 |
40 |
43.0 |
12 |
1.73 |
36.0 |
2 HP |
||
3 HP |
|||||||||||||||||||||
120 |
349 |
180 |
200 |
120 |
320 |
230 |
260 |
180 |
22 |
18 |
395 |
180 |
95 |
45 |
48.5 |
14 |
3.56 |
55.0 |
3 HP |
||
5 HP |
|||||||||||||||||||||
135 |
373 |
201 |
216 |
135 |
350 |
250 |
290 |
200 |
27 |
18 |
455 |
215 |
105 |
55 |
60.0 |
15 |
5.00 |
75.0 |
5 HP |
||
7.5 HP |
|||||||||||||||||||||
155 |
413 |
221 |
230 |
155 |
390 |
280 |
320 |
220 |
27 |
20 |
458 |
200 |
103 |
65 |
69.4 |
18 |
6.18 |
106.0 |
7.5 HP |
||
10 HP |
*入力法蘭界面尺寸請參考D-24頁. Please freference page D-24 for input flange dimensions.
