蝸輪減速機

BHBQ

BHBQ

鑄鐵蝸輪減速機

1) 機型設計選擇多樣化

2) 底噪音運轉

3) 無安裝限制

4) 使用於中空出力軸轉動場合

詳細說明

BHBQ40-155

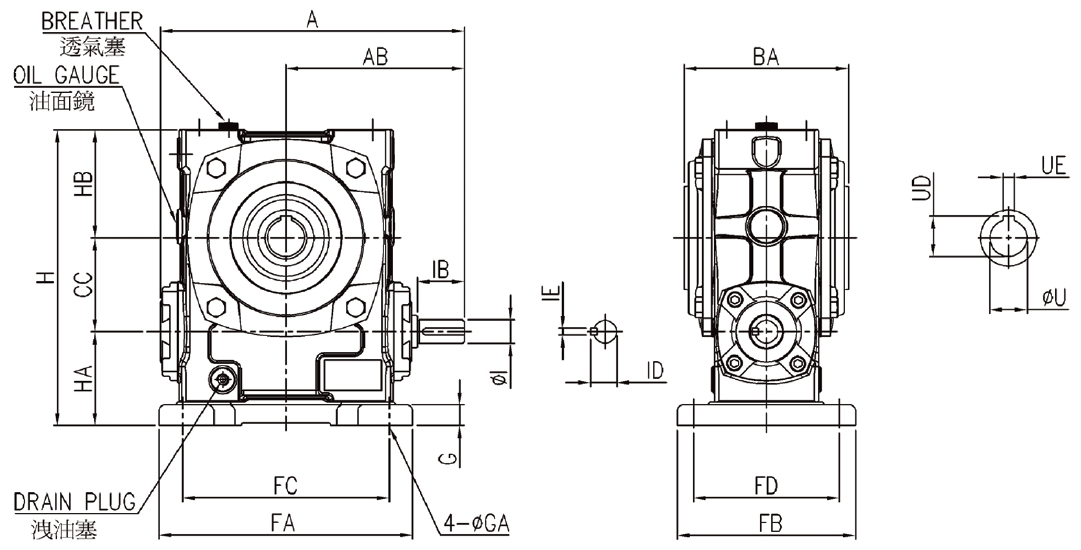

尺寸表 / Dimension

規格 Size	減速比 Ratio	A	AB	BA	CC	FA	FB	FC	FD	G	GA	H	HA	HB	實心入力軸 Solid Input Shaft				中空出力軸 Hollow Output Shaft			油量 (I)	概重 (kg)
規格 Size	減速比 Ratio	A	AB	BA	CC	FA	FB	FC	FD	G	GA	H	HA	HB	I(h6)	IB	ID	IE	U(H7)	UD	UE	油量 (I)	概重 (kg)	BHBQ	I
40	l :10 l :15 l :20 l :30 l :40 l :50 l :60	160	96	90	40	125	110	100	90	12	10	140	47	53	12	28	13.5	4	20	22.8	6	0.24	4.5
50		175	105	99	50	140	120	110	95	13	11	165	50	65	12	30	13.5	4	25	28.0	7	0.28	4.9
60		195	120	112	60	150	130	120	105	15	11	195	60	75	15	40	17	5	25	28.0	7	0.50	7.2
70		234	140	131	70	190	150	150	115	18	15	225	70	85	18	40	20	5	30	33.0	7	0.78	13.3
80		264	160	144	80	220	170	180	135	18	15	252	80	92	22	50	25	7	35	38.0	10	1.16	18.0
100		322	190	175	100	270	190	220	155	22	15	315	100	115	25	50	28	7	40	43.0	12	2.41	38.0
120		385	230	200	120	320	230	260	180	22	18	395	120	155	30	65	33	7	45	48.5	14	4.09	56.0
135		435	260	216	135	350	250	290	200	27	18	455	135	185	35	75	38	10	55	60.0	15	5.60	78.0
155		494	302	230	155	390	280	320	220	27	20	458	138	165	40	85	43	10	65	69.4	18	6.95	109.0
