蝸輪減速機
鑄鐵蝸輪減速機
1) 機型設計選擇多樣化
2) 底噪音運轉
3) 無安裝限制
4) 使用於中空出力軸轉動場合

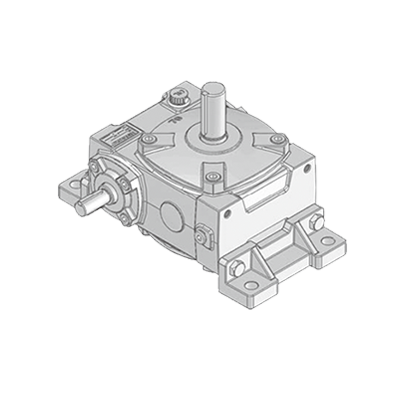

BHV40-155

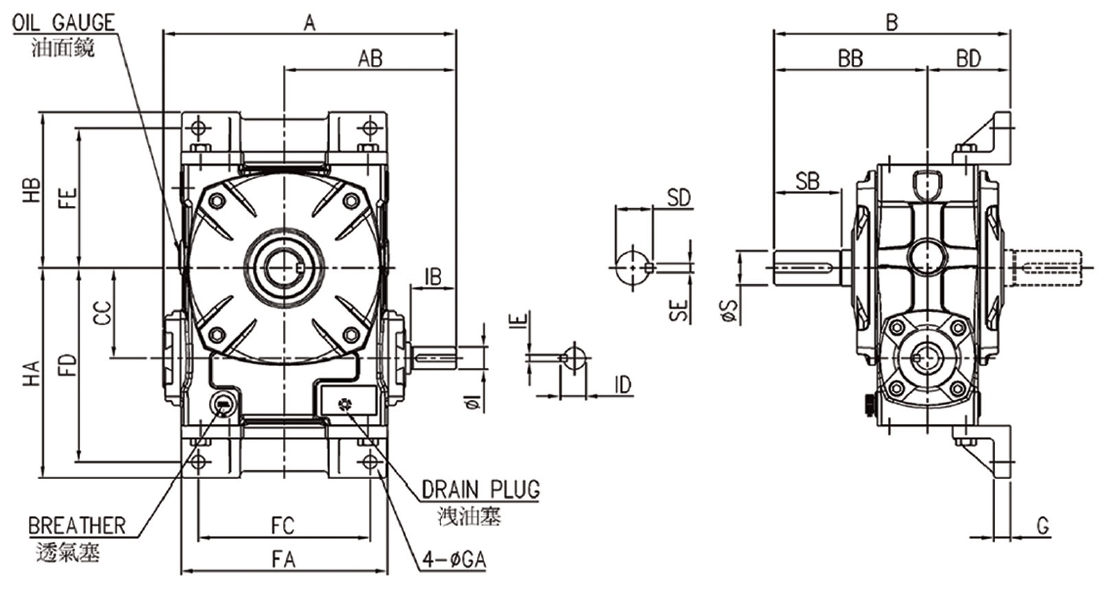

尺寸表 / Dimension
規格 Size |
減速比 Ratio |
A |
AB |
B |
BB |
BD |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|||||||||||||||
I(h6) |
IB |
ID |
IE |
S(H6) |
SB |
SD |
SE |
AR |
AL |
AI |
DR |
K |
BR |
BL |
BI |
DL |
||||||||||||||||||
40 |
l :10 l :15 l :20 l :30 l :40 l :50 l :60 |
160 |
96 |
131 |
84 |
47 |
40 |
104 |
80 |
96 |
75 |
10 |
9 |
108 |
87 |
12 |
28 |
13.5 |
4 |
15 |
35 |
17 |
5 |
0.38 |
4.7 |
|
|
|
|
|
||||
50 |
175 |
105 |
145 |
95 |
50 |
50 |
115 |
90 |
110 |
90 |
14 |
11 |
123 |
102 |
12 |
30 |
13.5 |
4 |
17 |
40 |
19 |
5 |
0.30 |
5.7 |
|
|
|
|
|
|||||
60 |
195 |
120 |
165 |
110 |
55 |
60 |
125 |
100 |
129 |
102 |
15 |
11 |
144 |
116 |
15 |
40 |
17 |
5 |
22 |
50 |
25 |
7 |
0.43 |
8.2 |
|
|
|
|
|
|||||
70 |
234 |
140 |
195 |
130 |
65 |
70 |
155 |
120 |
155 |
120 |
18 |
15 |
170 |
135 |
18 |
40 |
20 |
5 |
28 |
60 |
31 |
7 |
0.75 |
14.2 |
|
|
|
|
|
|||||
80 |
264 |
160 |
212 |
140 |
72 |
80 |
174 |
140 |
180 |
132 |
18 |
15 |
195 |
147 |
22 |
50 |
25 |
7 |
32 |
65 |
35 |
10 |
1.15 |
19.0 |
|
|
|
|
|
|||||
100 |
322 |
190 |
260 |
170 |
90 |
100 |
224 |
190 |
215 |
155 |
20 |
15 |
233 |
172 |
25 |
50 |
28 |
7 |
38 |
75 |
41 |
10 |
2.15 |
40.0 |
|
|
||||||||
120 |
385 |
230 |
290 |
190 |
100 |
120 |
264 |
220 |
255 |
195 |
16 |
18 |
278 |
217 |
30 |
65 |
33 |
7 |
45 |
85 |
48 |
12 |
4.00 |
57.0 |
|
|
|
|
|
|||||
135 |
435 |
260 |
320 |
210 |
110 |
135 |
304 |
260 |
285 |
230 |
23 |
18 |
308 |
252 |
35 |
75 |
38 |
10 |
55 |
95 |
60 |
15 |
5.68 |
80.0 |
|
|
|
|
|
|||||
155 |
494 |
302 |
392 |
252 |
140 |
155 |
315 |
280 |
323 |
230 |
15 |
20 |
346 |
254 |
40 |
85 |
43 |
10 |
60 |
110 |
65 |
15 |
7.40 |
129.0 |
|
|
|
|
