聯軸器

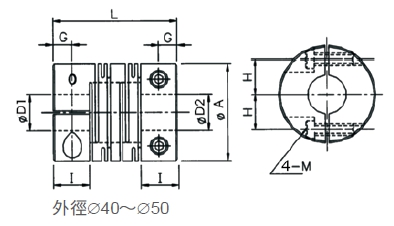

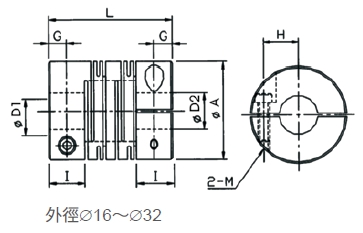

尺寸表 / Dimension
單位(mm)
規 格 |
A |
I |
L |
G |
H |
M |
D1 x D2 |
重量 Weight(g) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
|
min |
max |
|||||||||||
SFC-16C |
16 |
6.5 |
23 |
3.25 |
5 |
M2.5 |
4 |
6 |
9.2 |
|||
SFC-20C |
20 |
7.5 |
26 |
3.75 |
6.5 |
M3 |
4 |
8 |
16 |
|||
SFC-25C |
25 |
8.5 |
31 |
4.25 |
9 |
M4 |
5 |
10 |
28 |
|||
SFC-32C |
32 |
12 |
41 |
6 |
11 |
M4 |
6 |
14 |
64 |
|||
SFC-40C |
40 |
15 |
56 |
8.5 |
14 |
M5 |
8 |
16 |
140 |
|||
SFC-50C |
50 |
18 |
71 |
10.5 |
18 |
M6 |
12 |
22 |
340 |
|||
SFC-63C |
63 |
22 |
90 |
13 |
24 |
M8 |
14 |
35 |
530 |
|||
SFCS-16C |
16 |
6.5 |
23 |
3.25 |
5 |
M2.5 |
4 |
6 |
25 |
|||
SFCS-20C |
20 |
7.5 |
26 |
3.75 |
6.5 |
M3 |
4 |
8 |
43 |
|||
SFCS-25C |
25 |
8.5 |
31 |
4.25 |
9 |
M4 |
6 |
10 |
78 |
|||
SFCS-32C |
32 |
12 |
41 |
6 |
11 |
M4 |
8 |
14 |
170 |
|||
SFCS-40C |
40 |
15 |
56 |
8.5 |
14 |
M5 |
8 |
16 |
370 |
|||
SFCS-50C |
50 |
18 |
71 |
10.5 |
18 |
M6 |
12 |
22 |
750 |
|||
SFCS-63C |
63 |
22 |
90 |
13 |
24 |
M8 |
14 |
35 |
1400 |
* 3D圖檔下載需要安裝SolidWorks軟體才能打開
特性表 / specification
規 格 No. |
常用扭力 Rated Torque (N.m) |
最大扭力 Max. Torque (N.m) |
最高轉速 Max. Rotational (rpm) |
慣性矩 Moment of Inertia (Kg.m²) |
剛性 靜扭力值 Staic Torional (N-m/rad) |
容許偏心 Allowable Eccentricity Error (mm) |
容許角度偏差 Allowable Angular Error (o) |
容許軸向位移 Allowable Shaft End-Play (mm) |
SFC-16C |
0.3 |
0.6 |
9500 |
3.4 x 10-7 |
47 |
0.10 |
2 |
±0.4 |
SFC-20C |
0.5 |
1 |
7600 |
9.1 x 10-7 |
120 |
0.10 |
2 |
±0.4 |
SFC-25C |
1 |
2 |
6100 |
2.6 x 10-6 |
170 |
0.15 |
2 |
±0.5 |
SFC-32C |
2 |
4 |
4800 |
9.7 x 10-6 |
280 |
0.15 |
2 |
±0.5 |
SFC-40C |
5 |
10 |
3800 |
3.3 x 10-5 |
350 |
0.20 |
2 |
±0.5 |
SFC-50C |
10 |
20 |
3100 |
1.0 x 10-4 |
590 |
0.20 |
2 |
±0.5 |
SFC-63C |
20 |
40 |
2400 |
3.2 x 10-4 |
850 |
0.20 |
2 |
±0.5 |
SFCS-16C |
0.5 |
1 |
9500 |
9.0 x 10-7 |
85 |
0.10 |
2 |
±0.3 |
SFCS-20C |
1 |
2 |
7600 |
2.5 x 10-6 |
250 |
0.10 |
2 |
±0.3 |
SFCS-25C |
2 |
4 |
6100 |
7.1 x 10-6 |
330 |
0.15 |
2 |
±0.4 |
SFCS-32C |
3.5 |
7 |
4800 |
2.7 x 10-5 |
850 |
0.15 |
2 |
±0.5 |
SFCS-40C |
8 |
16 |
3800 |
9.0 x 10-5 |
1000 |
0.20 |
2 |
±0.5 |
SFCS-50C |
15 |
30 |
3100 |
2.8 x 10-4 |
1400 |
0.20 |
2 |
±0.5 |
SFCS-63C |
35 |
70 |
2400 |
8.8 x 10-4 |
1800 |
0.20 |
2 |
±0.5 |
SFC-C:鋁合金材質 Material:Aluminum
SFCS-C:不銹鋼材質 Material:Stainless
