蝸輪減速機
蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機
B5 入力法蘭

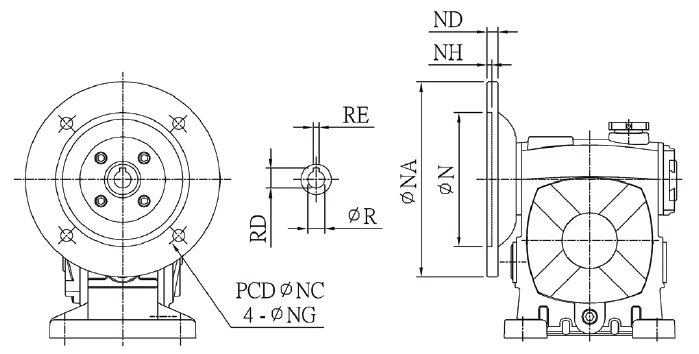

IEC - B5 入力法蘭尺寸(代碼E) Input Flange Dimension(Code E)
規格 Size |
馬力 Power |
框號 Frame |
入力軸孔 Input Bore |
B5入力法蘭 Input Flange |
|||||||
R(F8) |
RD |
RE |
N(H7) |
NA |
NC |
ND |
NG |
NH |
|||
40 |
0.25 HP |
*D63 |
11 |
12.8 |
4 |
95 |
140 |
115 |
8 |
10 |
4 |
0.25 HP |
D67 |
110 |
160 |
130 |
9 |
||||||
0.5 HP |
D71 |
14 |
16.3 |
5 |
|||||||
50 |
0.25 HP |
*D63 |
11 |
12.8 |
4 |
95 |
140 |
115 |
8 |
10 |
4 |
0.25 HP |
D67 |
110 |
160 |
130 |
9 |
||||||
0.5 HP |
D71 |
14 |
16.3 |
5 |
|||||||
60 |
0.25 HP |
*D63 |
11 |
12.8 |
4 |
95 |
140 |
115 |
9 |
10 |
4 |
0.25 HP |
D67 |
110 |
160 |
130 |
9 |
||||||
0.5 HP |
D71 |
14 |
16.3 |
5 |
|||||||
1 HP |
D80 |
19 |
21.8 |
6 |
130 |
200 |
165 |
10 |
12 |
4 |
|
70 |
0.5 HP |
D71 |
14 |
16.3 |
5 |
110 |
160 |
130 |
10 |
10 |
4 |
1 HP |
D80 |
19 |
21.8 |
6 |
130 |
200 |
165 |
14 |
M10 |
||
2 HP |
D90L |
24 |
27.3 |
8 |
|||||||
80 |
1 HP |
D80 |
19 |
21.8 |
6 |
130 |
200 |
165 |
14 |
M10 |
4 |
2 HP |
D90L |
24 |
27.3 |
8 |
|||||||
100 |
2 HP |
D90L |
24 |
27.3 |
8 |
130 |
200 |
165 |
15 |
12 |
4 |
3 HP |
D100L |
28 |
31.3 |
8 |
180 |
250 |
215 |
16 |
M12 |
4.5 |
|
5 HP |
D112M |
||||||||||
120 |
2 HP |
D90L |
24 |
27.3 |
8 |
130 |
200 |
165 |
16 |
M10 |
4 |
3 HP |
D100L |
28 |
31.3 |
8 |
180 |
250 |
215 |
16 |
M12 |
||
5 HP |
D112M |
||||||||||
135 |
3 HP |
D100L |
28 |
31.3 |
8 |
180 |
250 |
215 |
17 |
M12 |
5 |
5 HP |
D112M |
||||||||||
7.5 HP |
D132S |
38 |
41.3 |
10 |
230 |
300 |
265 |
20 |
4.5 |
||
155 |
5 HP |
D112M |
28 |
31.3 |
8 |
180 |
250 |
215 |
15 |
M12 |
4.5 |
7.5 HP |
D132S |
38 |
41.3 |
10 |
230 |
300 |
265 |
20 |
M12 |
||
10 HP |
D132M |
||||||||||
175 |
7.5 HP |
D132S |
38 |
41.3 |
10 |
230 |
300 |
265 |
20 |
M12 |
5 |
10 HP |
D132M |
||||||||||
15 HP |
D160M |
42 |
45.3 |
12 |
250 |
350 |
300 |
25 |
18.5 |
6 |
*框號:D63(1/4HP)為歐洲法蘭規格,D67(1/4HP)為亞洲法蘭規格
European input flange 1/4HP Frame code D63 . Asian input flange 1/4HP Frame code D67
B14 入力法蘭

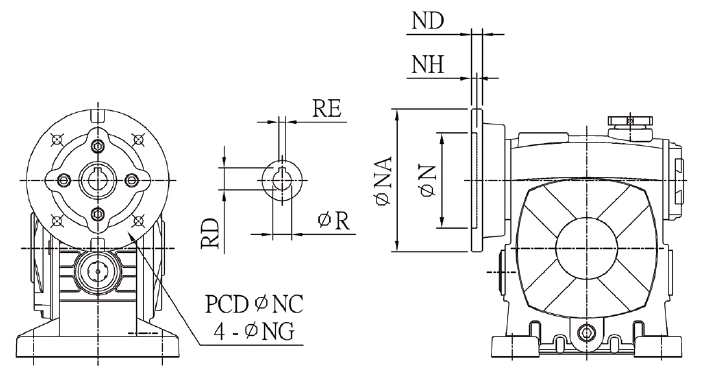

IEC - B14 入力法蘭尺寸(代碼G ) Input Flange Dimension(Code G)
規格 Type |
馬力 HP |
法蘭 Flange |
入力軸孔 Input bore |
B14 入力法蘭 Input flange |
|||||||
R(F8) |
RD |
RE |
N(H7) |
NA |
NC |
ND |
NG |
HN |
|||
40 |
l/4 HP |
D63 |
11 |
12.8 |
4 |
60 |
90 |
75 |
8 |
6 |
3.5 |
l/2 HP |
D71 |
14 |
16.3 |
5 |
70 |
105 |
85 |
8 |
7 |
4 |
|
50 |
l/4 HP |
D63 |
11 |
12.8 |
4 |
60 |
90 |
75 |
8 |
6 |
3.5 |
l/2 HP |
D71 |
14 |
16.3 |
5 |
70 |
105 |
85 |
8 |
7 |
4 |
|
60 |
l/4 HP |
D63 |
11 |
12.8 |
4 |
60 |
90 |
75 |
8 |
6 |
3.5 |
l/2 HP |
D71 |
14 |
16.3 |
5 |
70 |
105 |
85 |
8 |
7 |
4 |
|
1 HP |
D80 |
19 |
21.8 |
6 |
80 |
120 |
100 |
10 |
7 |
4 |
|
70 |
l/2 HP |
D71 |
14 |
16.3 |
5 |
70 |
105 |
85 |
10 |
7 |
4 |
1 HP |
D80 |
19 |
21.8 |
6 |
80 |
120 |
100 |
10 |
7 |
4 |
|
80 |
1 HP |
D80 |
19 |
21.8 |
6 |
80 |
120 |
100 |
10.5 |
7 |
4 |
2 HP |
D90 |
24 |
27.3 |
8 |
95 |
140 |
115 |
10.5 |
9 |
4.5 |
|
100 |
3 HP |
D100 |
28 |
41.3 |
10 |
110 |
160 |
130 |
11 |
9 |
4.0 |
120 |
3 HP |
D100 |
28 |
41.3 |
10 |
110 |
160 |
130 |
12 |
9 |
4.0 |
單段直結型馬力配比表 Single reduction rating
減速比 規格 |
1/5 |
l /10 |
l /15 |
1/20 |
1/30 |
1/40 |
1/50 |
1/60 |
40 |
1/2 HP |
1/4 HP |
||||||
50 |
1/2 HP |
1/4 HP |
||||||
60 |
1/2HP(1 HP) |
1/2 HP, 1/4 HP |
||||||
70 |
1 HP(2 HP) |
l HP |
1/2 HP |
|||||
80 |
2 HP |
1 HP |
||||||
100 |
3 HP(5 HP) |
3 HP |
2 HP |
|||||
120 |
5 HP |
3 HP |
2 HP |
|||||
135 |
7.5 HP |
5 HP |
3 HP |
|||||
155 |
10 HP |
7.5 HP |
5HP |
|||||
175 |
15 HP |
10 HP |
7.5 HP |
雙段直結型馬力配比表 Double reduction rating
減速比 規格 |
1 /100 |
1 /200 |
1 /300 |
1 /400 |
1 /500 |
1 /600 |
1 /800 |
1 /900 |
34 X 60 |
1/4 HP |
|||||||
40 X 70 |
1/2 HP |
1/4 HP |
||||||
50 X 80 |
1/4 HP |
1/4 HP |
||||||
60 X 100 |
1 HP |
1/2 HP |
1/4 HP |
|||||
70 X 120 |
1 HP |
1/2 HP |
||||||
80 X 135 |
2 HP |
1 HP |
||||||
100 X 155 |
5 HP |
3 HP |
2 HP |
|||||
120 X 175 |
5 HP |
3 HP |
2 HP |
|||||
135 X 200 |
7.5 HP |
5 HP |
3 HP |
|||||
135 X 225 |
7.5 HP |
5 HP |
||||||
155 X 250 |
10 HP |
7.5 HP |
||||||
155 X 300 |
10 HP |
7.5 HP |
以上馬力配比以安全系數SF=1.0為主. Above capacity based on safety factor 1.0
