蝸輪減速機

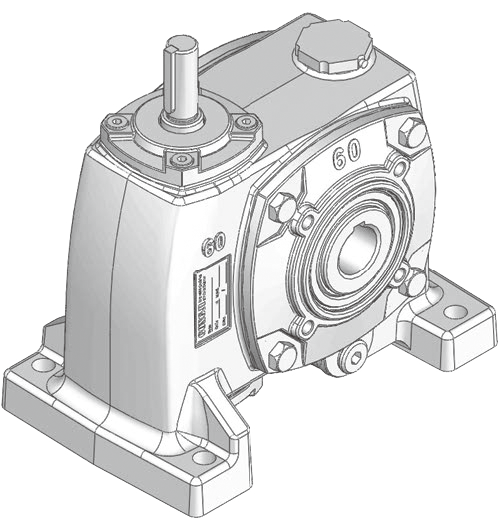

鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機

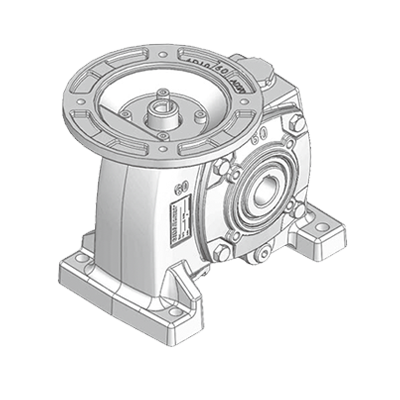

TKJEQ50-135

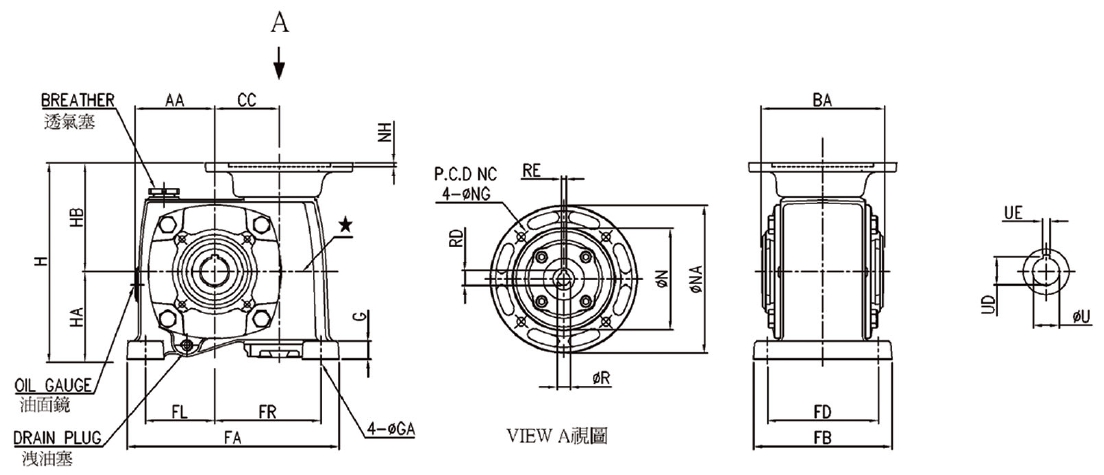

尺寸表 / Dimension
規格 Size |
减速比 Ratio |
AA |
BA |
CC |
FA |
FB |
FD |
FL |
FR |
G |
GA |
H |
HA |
HB |
中空出力軸 Hollow Output Shaft |
油量 (I) |
概重 (kg) |
|
||
U(H7) |
UD |
UE |
2D |
|||||||||||||||||
50 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
71 |
99 |
50 |
161 |
125 |
100 |
53 |
77 |
15 |
11 |
156 |
70 |
86 |
25 |
28 |
7 |
0.35 |
7.0 |
|
60 |
74 |
112 |
60 |
205 |
130 |
105 |
67 |
98 |
20 |
11 |
180 |
90 |
90 |
25 |
28 |
7 |
0.45 |
8.9 |
|
|
70 |
87 |
131 |
70 |
230 |
150 |
120 |
75 |
115 |
20 |
15 |
216 |
95 |
121 |
30 |
33 |
7 |
0.77 |
13.2 |
|
|
80 |
104 |
144 |
80 |
264 |
160 |
125 |
90 |
125 |
20 |
15 |
234 |
105 |
129 |
35 |
38 |
10 |
1.08 |
18.3 |
|
|
100 |
119 |
175 |
100 |
310 |
195 |
155 |
100 |
150 |
25 |
15 |
295 |
135 |
160 |
40 |
43 |
12 |
1.88 |
35.0 |
|
|
120 |
147 |
200 |
120 |
360 |
230 |
180 |
120 |
180 |
28 |
18 |
338 |
160 |
178 |
45 |
48.5 |
14 |
3.83 |
56.0 |
|
|
135 |
156 |
216 |
135 |
390 |
250 |
200 |
130 |
200 |
33 |
18 |
365 |
170 |
195 |
55 |
60 |
15 |
4.10 |
82.0 |
|
*入力法蘭界面尺寸講参考D-24頁/ Please freference page D-24 for input flange dimensions.
