蝸輪減速機

TKJ

TKJ

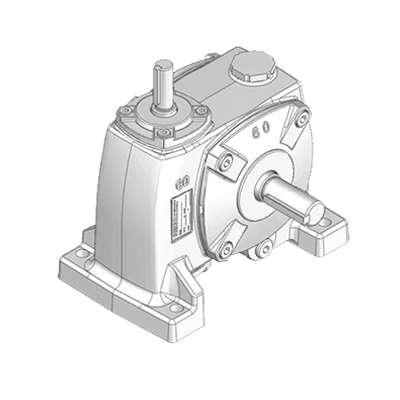

鑄鐵蝸輪減速機

1) 剛性佳

2) 低噪音

3) 適用於實心出力軸轉動場合

4) 可設計特殊蝸輪低齒隙減速機

詳細說明

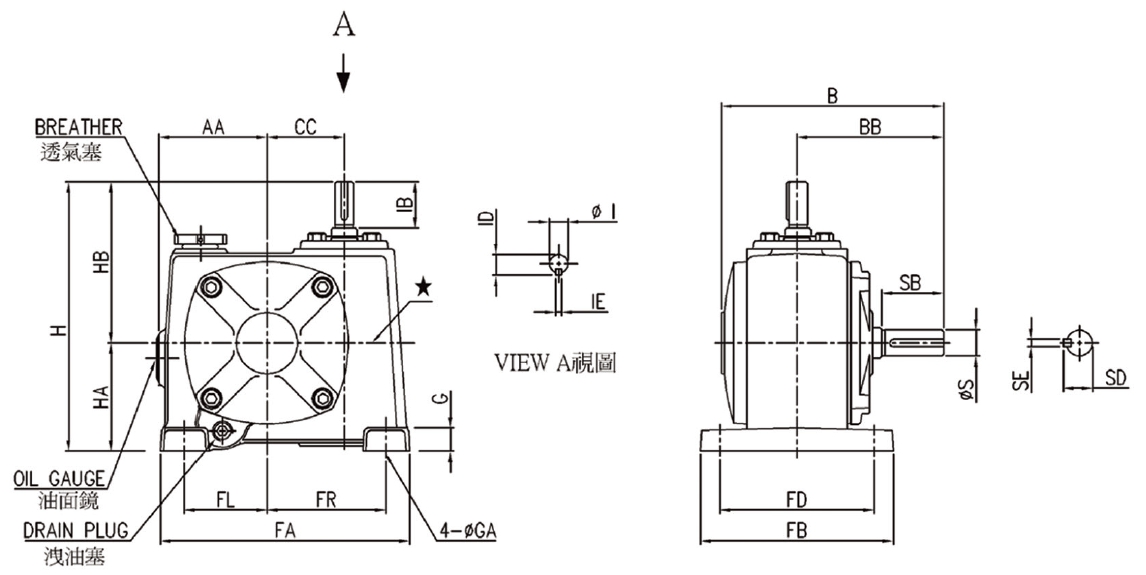

TKJ50-135

尺寸表 / Dimension

規格

Size

减速比

Ratio

AA

B

BB

CC

FA

FB

FD

FL

FR

G

GA

H

HA

HB

實心入力軸

Solid Input Shaft

實心出力軸

Solid Output Shaft

油量

(I)

概重

(kg)



l(h6)

IB

ID

IE

S(h6)

SB

SD

SE

R

L

D

50

1:10

1:15

1:20

1:30

1:40

1:50

1:60

71

144

95

50

161

125

100

53

77

15

l l

175

70

105

12

30

13,5

4

17

40

19

5

0.35

5.7







60

74

164

110

60

205

130

105

67

98

20

l l

210

90

120

15

40

17

5

22

50

25

7

0.45

8.2







70

87

195

130

70

230

150

120

75

115

20

15

236

95

140

18

40

20

5

28

60

31

7

0.77

12.6







80

104

213

140

80

264

160

125

90

125

20

15

265

105

160

22

50

25

7

32

65

35

10

1.08

16.2







100

119

255

170

100

310

195

155

100

150

25

15

325

135

190

25

50

28

7

38

75

41

10

1.88

33.9







120

147

288

190

120

360

230

180

120

180

32

18

390

160

230

30

65

33

7

45

85

48

12

3.83

56.7







135

156

315

210

135

390

250

200

130

200

33

18

430

170

260

35

75

38

10

55

95

60

15

4.10

75.5







*120型及135型油面鏡在★位置,Oil gauge location on mark ★ for Size 120 & 135
