蝸輪減速機
鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機

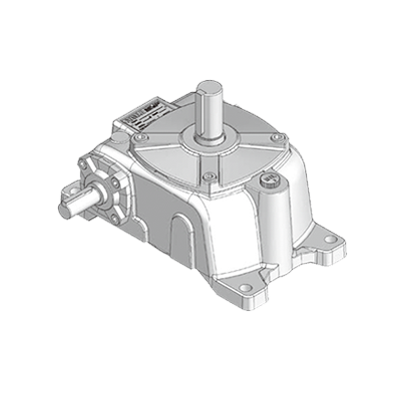

TKV50-135

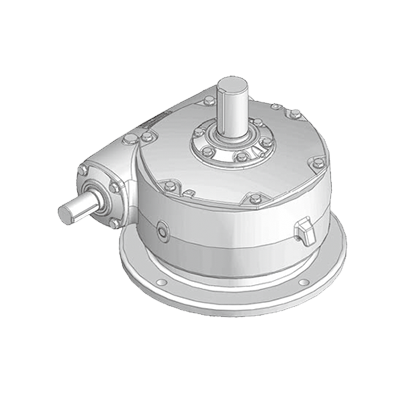

TKV155-175

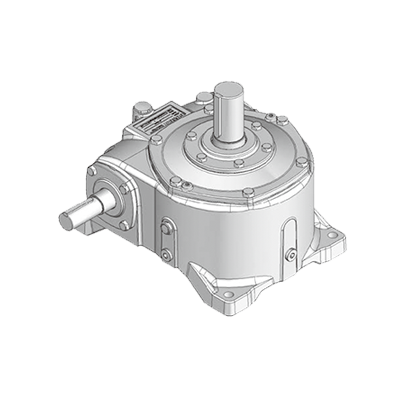

TKV200-500

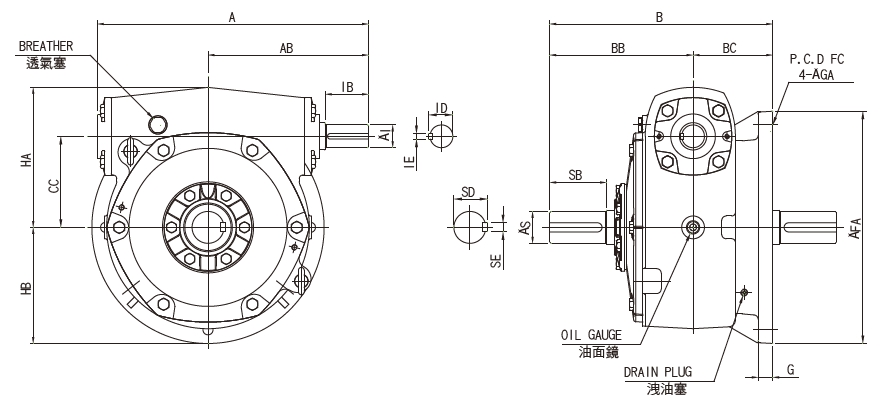

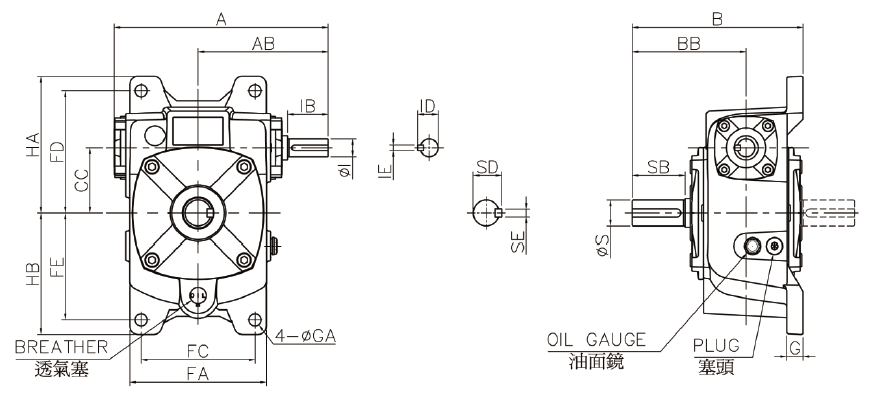

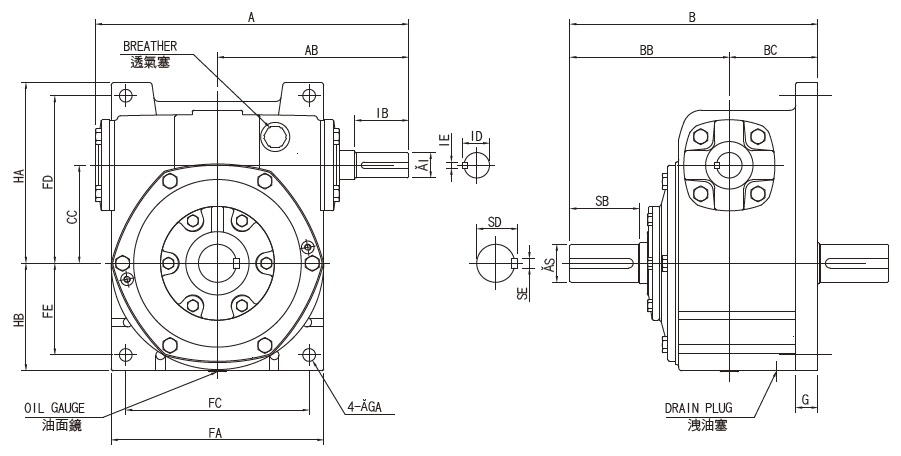

尺寸表 / Dimension
規格 Size |
减速比 Ratio |
A |
AB |
B |
BB |
BC |
CC |
FA |
FC |
FD |
FE |
G |
GA |
HA |
HB |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|||||||||||||||
l(h6) |
IB |
ID |
IE |
S(h6) |
SB |
SD |
SE |
AR |
AL |
AI |
DR |
K |
BR |
BL |
BI |
DL |
||||||||||||||||||
50 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
175 |
105 |
145 |
95 |
50 |
50 |
116 |
90 |
102 |
93 |
15 |
11 |
114 |
106 |
12 |
30 |
13.5 |
4 |
17 |
40 |
19 |
5 |
0.48 |
5.9 |
|
|
|
|
|
||||
60 |
195 |
120 |
165 |
110 |
55 |
60 |
126 |
100 |
120 |
105 |
15 |
11 |
137 |
123 |
15 |
40 |
17 |
5 |
22 |
50 |
25 |
7 |
0.70 |
8.8 |
|
|
|
|
|
|||||
70 |
234 |
140 |
195 |
130 |
65 |
70 |
156 |
120 |
135 |
120 |
20 |
15 |
155 |
140 |
18 |
40 |
20 |
5 |
28 |
60 |
31 |
7 |
0.95 |
14.2 |
|
|||||||||
80 |
264 |
160 |
210 |
140 |
70 |
80 |
176 |
140 |
150 |
130 |
20 |
15 |
170 |
150 |
22 |
50 |
25 |
7 |
32 |
65 |
35 |
10 |
1.45 |
18.0 |
|
|
|
|
|
|||||
100 |
322 |
190 |
260 |
170 |
90 |
100 |
226 |
190 |
180 |
155 |
30 |
15 |
200 |
175 |
25 |
50 |
28 |
7 |
38 |
75 |
41 |
10 |
2.50 |
33.0 |
|
|
|
|
|
|||||
120 |
385 |
230 |
290 |
190 |
100 |
120 |
268 |
220 |
215 |
185 |
30 |
18 |
240 |
210 |
30 |
65 |
33 |
7 |
45 |
85 |
48 |
12 |
5.07 |
57.0 |
|
|
|
|
|
|||||
135 |
435 |
260 |
320 |
210 |
110 |
135 |
306 |
260 |
235 |
210 |
35 |
18 |
260 |
235 |
35 |
75 |
38 |
10 |
55 |
95 |
60 |
15 |
7.13 |
81.0 |
|
|
|
|
|
|||||
155 |
494 |
302 |
392 |
252 |
140 |
155 |
336 |
290 |
265 |
145 |
35 |
20 |
286 |
170 |
40 |
85 |
43 |
10 |
60 |
110 |
65 |
15 |
6.80 |
111 |
|
|
|
|
|
|||||
175 |
550 |
325 |
412 |
262 |
150 |
175 |
380 |
320 |
293 |
167 |
40 |
20 |
324 |
196 |
45 |
85 |
48 |
12 |
65 |
110 |
69 |
18 |
11.0 |
140 |
|
|
|
|
|
|||||
200 |
592 |
352 |
490 |
315 |
175 |
200 |
510 |
450 |
- |
- |
40 |
22 |
308 |
255 |
50 |
95 |
53 |
12 |
70 |
125 |
74.5 |
20 |
14.4 |
201 |
|
|
|
|
|
|||||
225 |
645 |
375 |
525 |
335 |
190 |
225 |
580 |
510 |
- |
- |
40 |
27 |
370 |
290 |
55 |
95 |
60 |
15 |
80 |
140 |
84.5 |
20 |
19.5 |
225 |
|
|
|
|
|
|||||
250 |
742 |
425 |
560 |
360 |
200 |
250 |
640 |
570 |
- |
- |
42 |
27 |
368 |
320 |
60 |
110 |
65 |
15 |
90 |
155 |
98 |
24 |
23.8 |
333 |
|
|
|
|
|
|||||
300 |
827 |
470 |
645 |
410 |
235 |
300 |
750 |
660 |
- |
- |
42 |
36 |
493 |
375 |
70 |
125 |
74 |
18 |
95 |
170 |
101 |
28 |
33.5 |
490 |
|
|
|
|
|
|||||
350 |
980 |
570 |
770 |
480 |
290 |
350 |
880 |
780 |
- |
- |
45 |
43 |
642 |
440 |
80 |
145 |
84.5 |
20 |
115 |
190 |
122 |
32 |
63.0 |
700 |
|
|
|
|
|
|||||
400 |
1100 |
620 |
795 |
500 |
295 |
400 |
960 |
860 |
- |
- |
50 |
43 |
722 |
480 |
85 |
150 |
93 |
24 |
130 |
200 |
138 |
36 |
105 |
950 |
|
|
|
|
|
|
|
|
|
|
500 |
1410 |
810 |
980 |
610 |
370 |
500 |
1160 |
1080 |
- |
- |
55 |
48 |
890 |
580 |
95 |
205 |
103 |
24 |
170 |
240 |
179 |
40 |
175 |
1650 |
|
|
|
|
|
|
|
|
|
