蝸輪減速機
鑄鐵蝸輪減速機
1) 剛性佳
2) 低噪音
3) 適用於實心出力軸轉動場合
4) 可設計特殊蝸輪低齒隙減速機

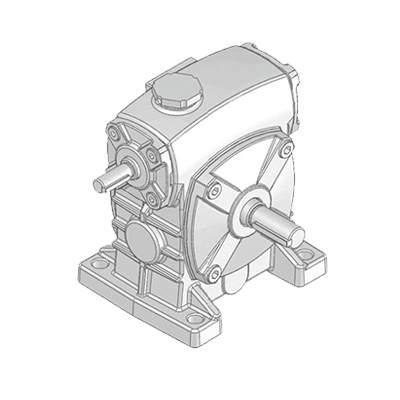

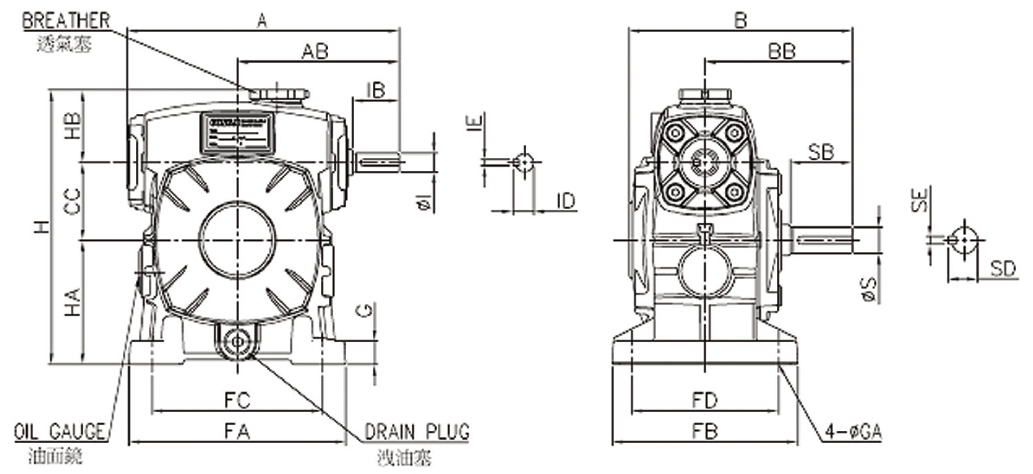

TKA50-135

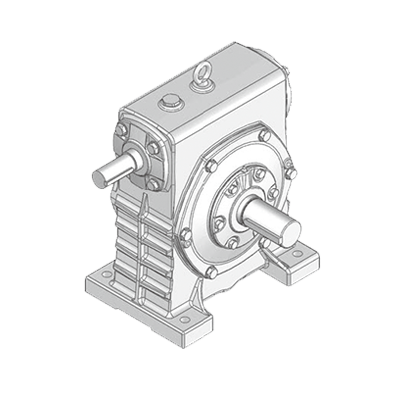

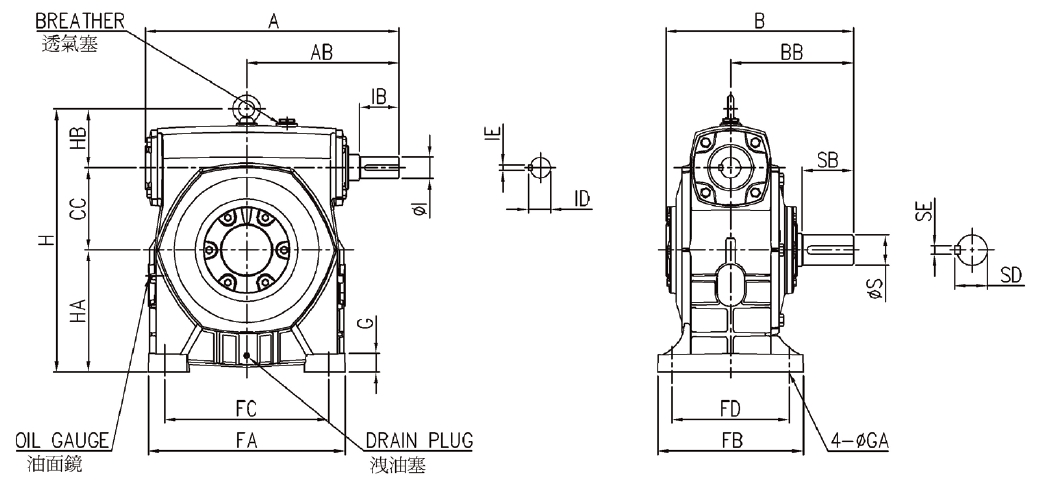

TKA155-175
尺寸表 / Dimension
規格 Size |
减速比 Ratio |
A |
AB |
B |
BB |
CC |
FA |
FB |
FC |
FD |
G |
GA |
H |
HA |
HB |
實心入力軸 Solid Input Shaft |
實心出力軸 Solid Output Shaft |
油量 (I) |
概重 (kg) |
|||||||||||
l(h6) |
1B |
ID |
E |
S(h6) |
SB |
SD |
SE |
R |
L |
D |
I |
K |
||||||||||||||||||
50 |
1:10 1:15 1:20 1:30 1:40 1:50 1:60 |
175 |
105 |
145 |
95 |
50 |
140 |
120 |
110 |
95 |
15 |
11 |
180 |
80 |
50 |
12 |
30 |
13.5 |
4 |
17 |
40 |
19 |
5 |
0.33 |
5.5 |
|
|
|
||
60 |
195 |
120 |
165 |
110 |
60 |
150 |
130 |
120 |
105 |
18 |
11 |
210 |
90 |
60 |
15 |
40 |
17 |
5 |
22 |
50 |
25 |
7 |
0.40 |
8.2 |
|
|
|
|||
70 |
234 |
140 |
195 |
130 |
70 |
190 |
150 |
150 |
115 |
20 |
15 |
240 |
105 |
65 |
18 |
40 |
20 |
5 |
28 |
60 |
31 |
7 |
0.78 |
12.8 |
|
|
||||
80 |
264 |
160 |
210 |
140 |
80 |
220 |
170 |
180 |
135 |
24 |
15 |
270 |
120 |
70 |
22 |
50 |
25 |
7 |
32 |
65 |
35 |
10 |
1.15 |
18.0 |
|
|
|
|||
100 |
322 |
190 |
260 |
170 |
100 |
270 |
190 |
220 |
155 |
25 |
15 |
340 |
150 |
90 |
25 |
50 |
28 |
7 |
38 |
75 |
41 |
10 |
2.35 |
33.0 |
|
|||||
120 |
385 |
230 |
290 |
190 |
120 |
320 |
230 |
260 |
180 |
30 |
18 |
405 |
180 |
105 |
30 |
65 |
33 |
7 |
45 |
85 |
48 |
12 |
4.18 |
55.0 |
|
|
|
|||
135 |
435 |
260 |
320 |
210 |
135 |
350 |
250 |
290 |
200 |
30 |
18 |
455 |
215 |
105 |
35 |
75 |
38 |
10 |
55 |
95 |
60 |
15 |
5.56 |
76.0 |
|
|
||||
155 |
494 |
302 |
387 |
252 |
155 |
390 |
280 |
320 |
220 |
35 |
20 |
490 |
235 |
100 |
40 |
85 |
43 |
10 |
60 |
110 |
65 |
15 |
6.95 |
104 |
|
|
|
|||
175 |
550 |
325 |
407 |
262 |
175 |
420 |
310 |
350 |
250 |
40 |
20 |
565 |
260 |
130 |
45 |
85 |
48 |
12 |
65 |
110 |
69 |
18 |
9.50 |
148 |
|
|
|
