免鍵式軸環

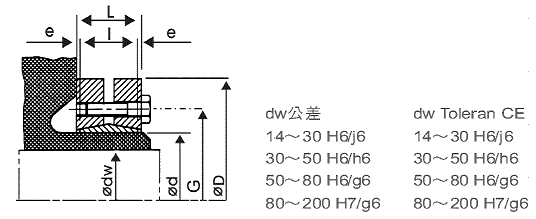

尺寸表 / Dimension
單位(mm)
規 格 |
d |
dw |
D |
I |
L |
G |
e |
M |
Ts |
T |
F |
P |
重 量 (KG) |
圖檔 |
DWG 圖檔 |
3D 圖檔 |
SSD-14 |
14 |
11 |
38 |
7 |
11.0 |
23 |
2.00 |
4-M5 |
5 |
30 |
6 |
186 |
0.10 |
|||
SSD-16 |
16 |
13 |
41 |
11 |
15.0 |
26 |
2.00 |
5-M5 |
5 |
70 |
10 |
130 |
0.15 |
|||
SSD-24 |
24 |
19 |
50 |
14 |
19 |
36 |
2.75 |
6-M5 |
5 |
170 |
25 |
286 |
0.20 |
|||
SSD-30 |
30 |
24 |
60 |
16 |
21 |
44 |
2.75 |
7-M5 |
5 |
300 |
29 |
233 |
0.30 |
|||
SSD-36 |
36 |
28 |
72 |
18 |
23 |
52 |
2.75 |
5-M6 |
12 |
440 |
50 |
307 |
0.47 |
|||
SSD-44 |
44 |
32 |
80 |
20 |
25 |
61 |
2.75 |
7-M6 |
12 |
620 |
64 |
317 |
0.60 |
|||
SSD-50 |
50 |
36 |
90 |
22 |
27 |
70 |
2.75 |
8-M6 |
12 |
940 |
79 |
289 |
0.84 |
|||
SSD-55 |
55 |
42 |
100 |
23 |
30 |
75 |
3.75 |
8-M6 |
12 |
1160 |
79 |
252 |
1.10 |
|||
SSD-62 |
62 |
48 |
110 |
23 |
30 |
86 |
3.75 |
10-M6 |
12 |
1850 |
100 |
279 |
1.30 |
|||
SSD-68 |
68 |
50 |
115 |
23 |
30 |
86 |
3.75 |
10-M6 |
12 |
2000 |
97 |
255 |
1.40 |
|||
SSD-75 |
75 |
55 |
138 |
25 |
32 |
100 |
3.75 |
7-M8 |
30 |
2500 |
119 |
273 |
2.40 |
|||
SSD-80 |
80 |
60 |
145 |
25 |
32 |
100 |
3.75 |
7-M8 |
30 |
3200 |
124 |
256 |
2.60 |
|||
SSD-85 |
85 |
65 |
155 |
30 |
39 |
114 |
4.50 |
10-M8 |
30 |
4800 |
175 |
285 |
3.40 |
|||
SSD-90 |
90 |
65 |
155 |
30 |
39 |
114 |
4.50 |
10-M8 |
30 |
4750 |
170 |
271 |
3.30 |
|||
SSD-100 |
100 |
70 |
170 |
34 |
44 |
124 |
5.00 |
12-M8 |
30 |
6900 |
195 |
258 |
4.40 |
|||
SSD-110 |
110 |
75 |
185 |
39 |
50 |
136 |
5.00 |
9-M10 |
59 |
7200 |
229 |
244 |
5.90 |
|||
SSD-115 |
115 |
80 |
188 |
39 |
50 |
141 |
5.50 |
9-M10 |
59 |
7400 |
235 |
234 |
5.80 |
|||
SSD-120 |
120 |
80 |
215 |
42 |
54 |
160 |
6.00 |
12-M10 |
59 |
10600 |
285 |
277 |
8.60 |
|||
SSD-125 |
125 |
85 |
215 |
42 |
54 |
160 |
6.00 |
12-M10 |
59 |
11000 |
296 |
266 |
8.60 |
|||
SSD-130 |
130 |
90 |
215 |
42 |
54 |
160 |
6.00 |
12-M10 |
59 |
11300 |
304 |
255 |
9.00 |
|||
SSD-140 |
140 |
95 |
230 |
46 |
60 |
175 |
7.00 |
10-M12 |
100 |
15100 |
367 |
264 |
10.0 |
|||
SSD-155 |
155 |
105 |
265 |
50 |
64 |
192 |
7.00 |
12-M12 |
100 |
22000 |
447 |
263 |
16.0 |
* 3D圖檔下載需要安裝SolidWorks軟體才能打開
★本產品提供客製無電解鎳和鍍鋅服務 / Electronless Nickel Plating or Galvanized is optional
